是德任意波形发生器的高速波形生成

发布日期:2024-11-11 15:01:17         浏览数:

  在现代电子系统的设计和测试中,对信号源的性能要求日益提高。高速、高精度、以及复杂的波形生成能力成为关键指标。是德科技作为全球领先的电子测量仪器厂商,其任意波形发生器系列产品凭借其卓越的高速波形生成能力,在各个领域得到广泛应用,例如高速串行通信测试、雷达系统测试、5G通信基站测试等。本文旨在深入探讨是德科技AWG高速波形生成的技术细节。

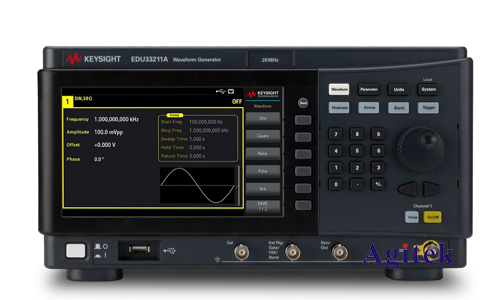

是德任意波形发生器的高速波形生成(图1)

  高速波形生成的实现机制:

  是德科技AWG的高速波形生成技术,依赖于多个关键技术的协同作用:

  1.高性能数字信号处理器(DSP):DSP负责波形的数字处理,包括波形生成算法、数字滤波、调制解调等。先进的DSP算法能够高效地处理复杂的波形,并确保波形的精度和完整性。是德科技的AWG通常采用多核DSP架构,以提高处理能力,支持更复杂的波形生成和更快的处理速度。

  2.高速FPGA(现场可编程门阵列):FPGA作为关键的硬件平台,负责将DSP处理后的数字信号转换为模拟信号。FPGA的高并行处理能力能够实现高速数据转换,并支持复杂的波形调制和控制功能。FPGA的配置灵活性也允许用户根据不同的应用需求定制波形生成功能。

  3.高带宽内存:AWG需要大量的内存来存储波形数据。高速、大容量的内存是实现高速波形生成的关键。是德科技的AWG通常采用高带宽的内存,例如DDR SDRAM,以确保数据能够以足够的速率提供给FPGA进行转换。高效的内存管理算法也能够优化内存的使用效率,提高波形生成速度。

  4.高速数模转换器(DAC):DAC负责将数字信号转换为模拟信号。高采样率、高分辨率的DAC是实现高速、高精度波形生成的关键。是德科技AWG通常采用高性能的DAC,以确保生成的模拟信号具有足够的精度和带宽。

  5.精密的时钟系统:精确的时钟同步是确保波形生成精度和稳定性的关键。是德科技的AWG通常采用低抖动、高稳定性的时钟系统,以保证波形的时域特性。

  关键参数及性能指标:

  评估是德科技AWG高速波形生成能力的关键参数包括:

  采样率:单位时间内生成的样本点数,直接决定了波形的带宽和精度。

  波形内存深度:能够存储的波形数据量,决定了能够生成的波形长度和复杂度。

  垂直分辨率:DAC的分辨率,决定了波形的精度。

  输出带宽:AWG能够生成的信号的频率范围。

  信号完整性:生成的波形的失真程度,反映了AWG的性能。

  应用案例:

  是德科技AWG广泛应用于以下领域:

  高速串行通信测试:用于测试高速串行接口,例如PCIe、SerDes等,验证信号的完整性和性能。

  雷达系统测试:用于模拟雷达信号,测试雷达系统的性能和可靠性。

  5G通信基站测试:用于生成和测试5G信号,验证基站的性能和兼容性。

  航空航天电子测试:用于测试航空航天设备的信号完整性。

  汽车电子测试:用于测试汽车电子系统的信号质量和可靠性。

  挑战与未来发展:

  尽管是德科技AWG在高速波形生成方面具有显著优势,但也面临一些挑战:

  功耗:高速波形生成需要大量的能量,如何降低功耗是未来发展的重要方向。

  成本:高性能AWG成本较高,需要寻求更经济高效的解决方案。

  复杂度:AWG的控制和编程较为复杂,需要简化操作界面和提高用户体验。

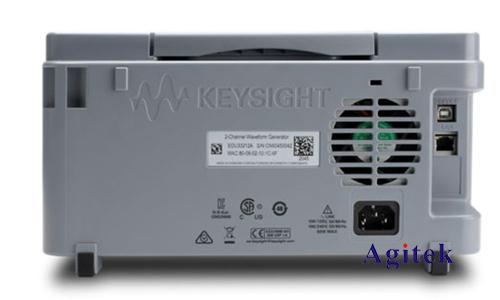

是德任意波形发生器的高速波形生成(图2)

  是德科技AWG的高速波形生成能力是其在电子测量领域取得领先地位的关键因素之一。通过对数字信号处理、硬件架构以及内存管理等方面的不断改进,是德科技AWG能够满足现代电子系统设计和测试对高速、高精度波形生成的苛刻要求,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
