泰克信号发生器的波形序列编辑

发布日期:2024-11-11 14:59:34         浏览数:

  泰克信号发生器以其卓越的性能和丰富的功能而闻名于测试测量领域。其中,波形序列编辑功能是其核心优势之一,它允许用户创建和编辑由多个不同波形组成的复杂序列,从而生成各种复杂的模拟信号,满足各种应用场景的需求,例如通信系统测试、航空航天测试以及科研实验等。本文将对泰克信号发生器的波形序列编辑功能进行深入探讨。

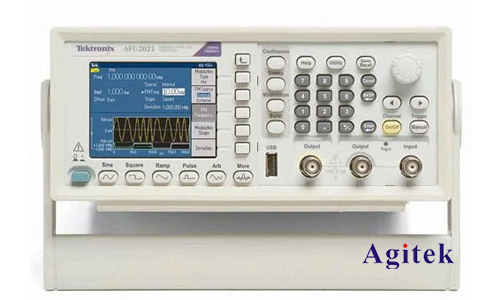

泰克信号发生器的波形序列编辑(图1)

  一、波形序列的基本概念和创建

  泰克信号发生器通常支持两种主要的波形序列生成方式:基于软件的波形编辑和基于仪器自带的序列编辑器。软件编辑通常具备更强大的功能,允许用户通过编程接口(例如SCPI命令)进行更精细的控制,可以实现自动化测试和复杂的信号生成。而仪器自带的序列编辑器则提供更直观的用户界面,方便用户快速创建和修改简单的波形序列。

  创建波形序列的第一步是定义各个独立的波形。这包括选择波形类型(例如正弦波、方波、三角波、任意波形等),设置其参数(例如频率、幅度、相位、占空比等)。泰克信号发生器通常允许用户导入自定义波形,这使得其应用范围更加广泛。在定义好各个波形后,用户需要将其按照预定的顺序添加到序列中,并设置每个波形的持续时间或重复次数。

  二、高级波形序列编辑功能

  除了基本波形参数设置外,泰克信号发生器还提供许多高级功能,以增强波形序列的灵活性和精确性。

  序列触发:用户可以设置不同的触发方式来控制波形序列的启动和停止,例如外部触发、软件触发或内部触发。这使得波形序列能够与其他测试设备同步运行,从而实现更复杂的测试方案。

  循环模式:用户可以设置波形序列的循环模式,使序列能够无限循环或循环特定次数。这对于需要重复执行特定测试序列的应用非常有用。

  跳转和条件语句:一些高级的泰克信号发生器允许用户在波形序列中加入跳转和条件语句,实现更复杂的序列逻辑。这使得用户可以根据测试结果动态调整波形序列的执行流程。

  标记点(Markers):用户可以在波形序列中设置标记点,方便对特定波形进行识别和定位。这在进行波形分析和调试时非常有用。

  波形混合(Waveform Mixing):一些型号的泰克信号发生器支持波形混合功能,可以将多个波形叠加在一起生成新的波形,从而实现更丰富的信号形态。

  三、波形序列的编程控制

  泰克信号发生器通常支持通过SCPI(Standard Commands for Programmable Instruments)命令进行编程控制。用户可以使用各种编程语言(例如LabVIEW,MATLAB,Python)编写程序来控制信号发生器,生成和编辑复杂的波形序列。这种方法能够实现自动化测试和高度定制化的信号生成。通过SCPI命令,用户可以精确控制波形参数、触发方式、循环模式以及其他高级功能,从而实现高精度的信号控制。

  四、常见问题和故障排查

  在使用泰克信号发生器的波形序列编辑功能时,可能会遇到一些常见问题。例如:序列执行错误、波形显示异常、触发问题等。本文将列举一些常见问题及其解决方法,帮助用户快速定位和解决问题。

  序列执行错误:检查序列设置是否正确,确保波形参数设置合理,并且触发方式设置正确。

  波形显示异常:检查波形数据是否正确,检查连接线是否良好,检查仪器设置是否正确。

  触发问题:检查触发源是否正常工作,检查触发电平设置是否正确,检查触发方式是否正确。

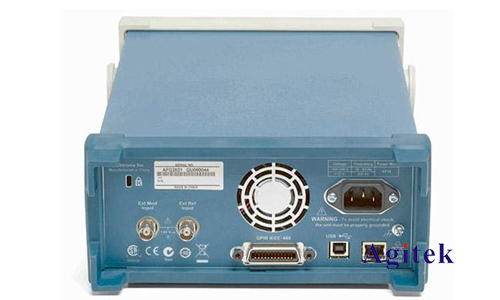

泰克信号发生器的波形序列编辑(图2)

  泰克信号发生器的波形序列编辑功能是其一项强大而重要的功能。通过合理地利用其功能,用户可以创建和编辑各种复杂的波形序列,满足各种测试和测量需求,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
