是德示波器的触发源选择

发布日期:2024-11-13 16:06:52         浏览数:

  是德科技(Keysight Technologies)作为全球领先的电子测量仪器厂商,其生产的示波器以其高性能、丰富的功能和强大的软件而闻名。而示波器触发功能则是其核心功能之一,直接影响着测量的准确性和效率。正确的触发源选择对于捕获所需信号、避免信号丢失以及提高测量精度至关重要。本文将深入探讨是德科技示波器的触发源选择。

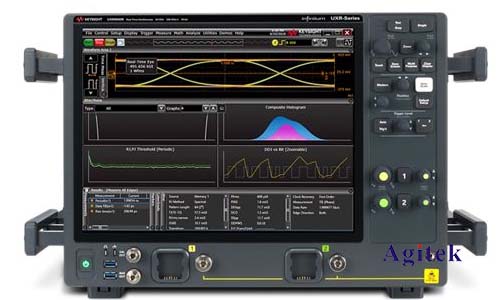

是德示波器的触发源选择(图1)

  一、触发机制概述

  示波器的触发机制是基于特定事件(触发事件)来启动波形采集的过程。当输入信号满足预设的触发条件时,示波器将启动采样并显示相应的波形。如果没有合适的触发设置,示波器则可能无法捕获到所需信号,或者显示的是杂乱无章的波形。触发源的选择决定了触发事件的来源,从而决定了示波器采集的波形内容。

  二、是德示波器常见的触发源类型

  是德示波器提供了多种触发源类型,以满足不同的测量需求。常见的触发源包括:

  边沿触发(Edge Trigger):这是最常用的触发模式,基于输入信号的电压跨过设定电平的上升沿或下降沿来触发。用户需要设置触发电平、触发耦合(AC或DC)以及上升沿或下降沿。参数的精确设置对于捕获所需信号至关重要。

  脉冲触发(Pulse Trigger):此模式触发条件是信号满足脉冲宽度、脉冲间隔等条件。适用于需要捕获特定脉冲信号的场合,例如检测脉冲宽度、周期等参数。

  视频触发(Video Trigger):专门为视频信号设计的触发模式,可以根据视频信号的特定特征,例如同步信号或场/帧信号进行触发。

  逻辑触发(Logic Trigger):能够根据多个输入通道的逻辑组合关系进行触发。例如,只有当通道1为高电平且通道2为低电平才能触发。适用于复杂的数字电路测试。

  软件触发(Software Trigger):通过示波器的软件编程来触发,提供更高的灵活性和自动化测试能力。

  序列触发(Sequence Trigger):可以根据预先定义的信号序列来触发,适用于需要捕获特定信号序列的应用。

  三、触发参数设置详解

  除了触发源类型,用户还需要设置一系列参数才能准确地触发波形。这些参数包括:

  触发电平(Trigger Level):设定触发电压值,信号必须达到或超过此电平才能触发。

  触发耦合(Trigger Coupling):决定触发信号的耦合方式,AC耦合可以去除直流分量,DC耦合则保留直流分量。

  触发斜率(Trigger Slope):对于边沿触发,选择上升沿或下降沿。

  触发延迟(Trigger Delay):可以对触发时间进行延迟设置,方便观察触发事件之前的波形。

  触发保持(Trigger Holdoff):设置触发事件之间的最小时间间隔,防止多次触发。

  四、不同触发源的应用场景与优缺点比较

触发源类型应用场景优点缺点
边沿触发通用应用简单易用,效率高可能错过一些信号
脉冲触发脉冲信号测量精确捕获脉冲信号设置参数较复杂
视频触发视频信号测试专为视频信号设计需要了解视频信号特性
逻辑触发数字电路测试灵活的逻辑组合设置参数较复杂
软件触发自动化测试高度灵活需要编程知识
序列触发特定信号序列捕获捕获特定序列设置参数复杂

  五、触发故障排除

  如果示波器无法正确触发,可以尝试以下步骤进行故障排除:

  检查触发源设置是否正确。

  调整触发电平。

  改变触发耦合方式。

  检查输入信号质量。

  检查示波器连接是否正确。

  六、**实践建议

  在开始测量之前,仔细了解信号特性,选择合适的触发源和参数。

  充分利用示波器的自动设置功能,快速找到合适的触发条件。

  针对复杂的测量,可以采用多种触发方式组合使用。

  记录每次测量的触发设置,以便日后复现。

是德示波器的触发源选择(图2)

  熟练掌握是德示波器的触发源选择是提高测量效率和准确性的关键,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
