是德DSOX4022A示波器的触发延迟设置

发布日期:2024-11-13 16:08:57         浏览数:

  是德科技DSOX4022A是一款广泛应用于电子工程、科研教学等领域的数字存储示波器。其强大的触发功能是保证测量准确性和可靠性的关键,而触发延迟设置则进一步提升了测量精度的灵活性。本文将对DSOX4022A的触发延迟设置进行深入剖析。

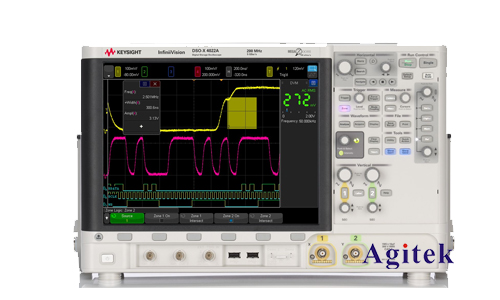

是德DSOX4022A示波器的触发延迟设置(图1)

  一、触发延迟的基本原理

  触发延迟是指在触发事件发生后,示波器开始采集信号的时间延迟。在没有触发延迟的情况下,示波器会在触发事件发生的同时立即开始采集数据。然而,很多情况下,我们需要的并非触发事件本身,而是触发事件之后特定时间段内的信号变化。例如,需要观察某个脉冲信号的上升沿之后一定时间内的信号衰减情况,或者需要观测触发事件后某个特定电路的响应。这时,触发延迟功能就显得尤为重要。它允许用户精确地控制采集窗口的起始时间,从而捕捉到感兴趣的信号部分。

  二、DSOX4022A触发延迟设置方法

  DSOX4022A的触发延迟设置通常在示波器的触发菜单中进行。具体的设置步骤可能因示波器固件版本略有不同,但基本操作流程大致如下:

  1.选择触发模式:DSOX4022A支持多种触发模式,例如边沿触发、脉宽触发、斜率触发等。不同的触发模式对延迟设置的影响不同。例如,在边沿触发模式下,延迟时间是指触发边沿之后的时间;而在脉宽触发模式下,延迟时间可能指脉冲宽度之后的时间。

  2.设置触发电平:准确的触发电平设置是保证触发事件准确性的前提。触发电平的设置需要根据被测信号的幅度进行调整。

  3.设置触发延迟时间:这是触发延迟设置的核心步骤。通常,示波器会提供一个输入框,用户可以在其中输入所需的延迟时间,单位通常为秒、毫秒、微秒或纳秒。需要特别注意的是,延迟时间的设置范围受限于示波器的采样率和存储深度。

  4.查看波形:设置好触发延迟后,需要观察波形,确认是否已经捕捉到感兴趣的信号部分。如果未捕捉到,需要根据实际情况调整触发电平或延迟时间。

  三、不同触发模式下的延迟设置

  边沿触发:这是最常用的触发模式。用户可以设置触发边沿(上升沿或下降沿)和触发电平。延迟时间是从选定的触发边沿之后开始计算的。

  脉宽触发:此模式触发条件基于信号脉冲的宽度。延迟时间可以设置为脉冲宽度之后的时间,以便观察脉冲结束后的信号变化。

  斜率触发:此模式触发条件基于信号的斜率。延迟时间从满足斜率条件的点开始计算。

  视频触发:适用于视频信号的触发。触发延迟可以用于捕捉特定视频帧或视频信号中的特定部分。

  在不同的触发模式下,延迟时间的含义和设置方法可能略有差异,用户需要参考示波器的用户手册进行详细了解。

  四、触发延迟在实际应用中的案例分析

  1.数字电路故障诊断:通过设置合适的触发延迟,可以观察到触发事件发生后,数字电路中各个信号的响应情况,从而快速定位故障。

  2.电源纹波测量:利用触发延迟,可以精确地捕捉到电源电压在特定时刻的纹波情况,从而评估电源的质量。

  3.高速信号分析:在分析高速信号时,合适的触发延迟可以有效地隔离干扰信号,从而更清晰地观察到感兴趣的信号特征。

  4.通信协议分析:在通信协议分析中,触发延迟可以帮助用户捕捉到特定通信事件发生后的数据包内容,从而进行更深入的分析。

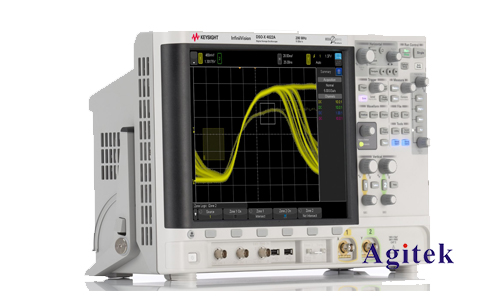

是德DSOX4022A示波器的触发延迟设置(图2)

  DSOX4022A示波器的触发延迟设置功能是其核心功能之一,它能够显著提高测量精度和效率。掌握触发延迟的设置方法和应用技巧,对于充分发挥DSOX4022A的性能,解决各种复杂的测量问题至关重要,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
