泰克信号发生器的通道耦合方式

发布日期:2024-11-13 16:10:24         浏览数:

  泰克(Tektronix)作为全球领先的测试测量仪器厂商,其信号发生器以高精度、多功能性和可靠性著称。而通道耦合方式是信号发生器一项关键特性,直接影响着信号输出的特性和应用范围。本文将深入探讨泰克信号发生器的各种通道耦合方式,分析其工作原理、应用场景以及优缺点。

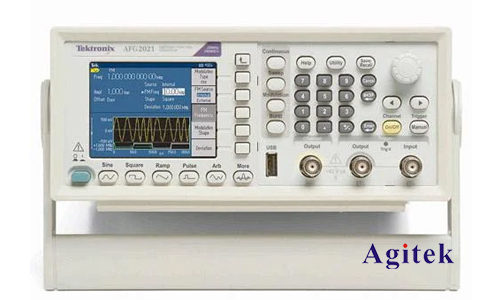

泰克信号发生器的通道耦合方式(图1)

  一、通道耦合方式概述

  泰克信号发生器的通道耦合方式主要指多个通道之间信号输出的连接方式,它决定了各个通道之间信号的相互影响以及整体输出信号的特性。常见的通道耦合方式包括:

  独立模式(Independent):各通道独立工作,相互之间没有耦合关系。每个通道可以产生完全独立的信号,频率、幅度、波形等参数均可独立设置。这是最常用的模式,适用于需要产生多个不同信号的应用场景,例如多通道信号激励、多路信号测试等。

  相加模式(Add):各通道的输出信号进行线性叠加,最终输出信号为各个通道输出信号的矢量和。此模式适用于需要产生复杂波形或特定幅度和频率组合的应用场景,例如产生幅度调制信号、频率调制信号等。需要注意的是,相加模式会受到通道之间幅度和相位不匹配的影响,需要进行相应的校准。

  相减模式(Subtract):一个通道的输出信号从另一个通道的输出信号中减去。该模式主要用于产生差分信号或对信号进行调制,例如产生差分信号进行高精度测量等。同样地,相减模式也可能受到通道之间参数不匹配的影响。

  同步模式(Synchronized):各通道以相同的频率和相位输出信号,但幅度和波形可以不同。这种模式常用于产生多路同步信号,例如在多通道信号采集系统中实现同步触发。

  其它高级耦合模式:部分高端泰克信号发生器还提供其他更高级的耦合模式,例如可以设置通道之间的相位差、幅度比例等,以满足更复杂的应用需求。这些模式通常需要结合特定的软件和算法实现。

  二、不同耦合方式的应用场景

  不同的通道耦合方式适用于不同的应用场景,选择合适的耦合方式能够优化测试效率和结果精度。

  独立模式:适用于多路独立信号激励、多通道信号测试、信号发生器的多用户共享等。例如,在测试多通道放大器时,每个通道可以使用独立模式产生独立的测试信号。

  相加模式:适用于产生复杂的合成波形、幅度调制信号、频率调制信号等。例如,在测试通信系统时,可以利用相加模式产生包含载波和调制信号的复合信号。

  相减模式:适用于产生差分信号、差分信号测试、信号相位检测等。例如,在测试差分放大器时,可以使用相减模式产生差分输入信号。

  同步模式:适用于多通道同步信号产生、多通道数据采集同步触发等。例如,在测试多通道数据采集系统时,可以使用同步模式产生多个同步触发信号。

  三、通道耦合方式的优缺点分析

  每种通道耦合方式都有其自身的优缺点,需要根据实际应用需求进行选择。

  独立模式:优点是简单易用,各通道独立控制,不会互相干扰;缺点是无法产生复杂的合成波形。

  相加模式:优点是可以产生复杂的合成波形;缺点是容易受到通道之间参数不匹配的影响,需要进行校准。

  相减模式:优点是可以产生差分信号;缺点是容易受到通道之间参数不匹配的影响,需要进行校准。

  同步模式:优点是能够实现多通道同步;缺点是灵活性相对较低。

  四、选择通道耦合方式的建议

  选择合适的通道耦合方式需要考虑以下因素:

  应用场景:不同的应用场景需要不同的耦合方式。

  信号特性:需要考虑信号的频率、幅度、波形等特性。

  精度要求:高精度应用需要选择精度更高的耦合方式。

  仪器性能:需要考虑信号发生器的性能参数,例如通道数量、输出阻抗等。

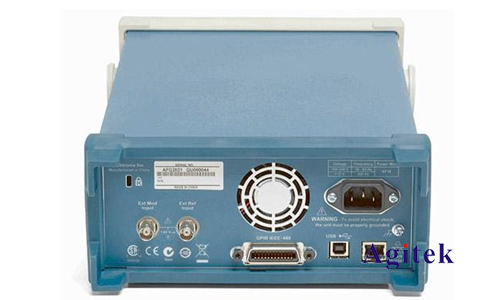

泰克信号发生器的通道耦合方式(图2)

  泰克信号发生器的通道耦合方式是其重要的功能特性,选择合适的通道耦合方式对测试结果的准确性和效率至关重要,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
