如何优化Keysight N9000B频谱分析仪的性能

发布日期:2025-04-24 17:01:32         浏览数:

作为一款经济高效的入门级频谱分析仪,Keysight N9000B在射频信号表征中扮演着关键角色。本文将从实操角度出发,结合仪器特性与专业技巧,为用户提供系统化的性能优化方案,助力提升测试效率与测量精度。

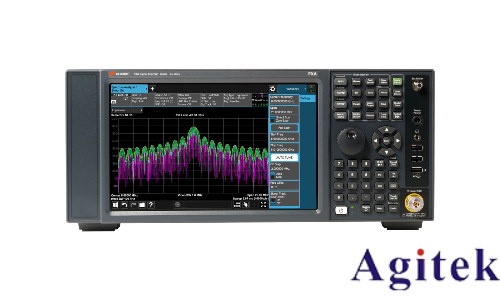

如何优化Keysight N9000B频谱分析仪的性能(图1)


一、系统校准:筑牢测量基础

频谱分析仪的精度受测试链路影响显著。N9000B内置校正功能可有效抵消电缆、适配器等组件引入的误差。操作时需使用已知信号源激励传输网络,通过SCPI命令或界面加载校正系数。建议定期校准并关注“频率响应”曲线变化,确保测量结果可追溯至标准源。

二、动态参数优化:平衡速度与精度

1. 分辨率带宽(RBW)调节:宽RBW(如10kHz)适用于快速扫描,窄RBW(如3kHz)可捕捉微弱杂散信号。例如,EMC测试需优先设置窄RBW以降低显示噪声,生产线检验则可选宽RBW提升效率。

2. 输入衰减与前置放大器:测量低电平信号时,减少输入衰减并启用前置放大器可显著提升信噪比。注意避免输入功率超限(如+30dBm),必要时使用外部衰减器保护仪器。

三、失真管理:精准定位信号源

当分析高功率器件时,需警惕分析仪自身失真产物。通过双迹线对比被测信号与参考轨迹,可快速识别干扰来源。调整输入衰减与RBW设置,在降低本底噪声与抑制失真间找到**平衡点。

四、智能工具赋能:自动化提升效率

利用X系列标配的通用测量应用(如信道功率、谐波分析),可一键完成复杂配置。针对无线通信测试,可选配LTE/GSM专用软件包,实现射频一致性测试自动化,大幅缩短调试周期。

五、预防性维护:延长仪器寿命

1. 环境控制:避免积灰与温度骤变,定期使用干燥压缩空气清洁内部组件。

2. 规范操作:开机预热30分钟,确保电源接地良好,禁用直流输入时添加隔直电容。

3. 故障预判:若出现功率偏低等异常,及时检查射频板/本振板状态,必要时寻求专业维修支持。

如何优化Keysight N9000B频谱分析仪的性能(图2)

通过科学校准、参数优化与规范维护,可将N9000B的性能潜力充分释放。工程师可根据具体场景灵活调整策略,在效率与精度间达成**平衡,为射频设计与测试提供可靠保障。
