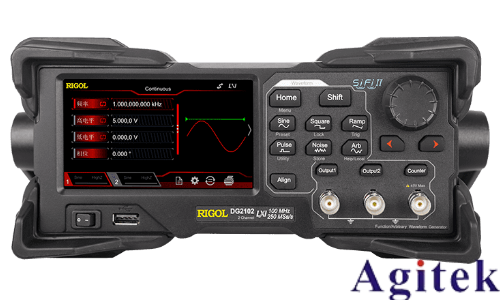

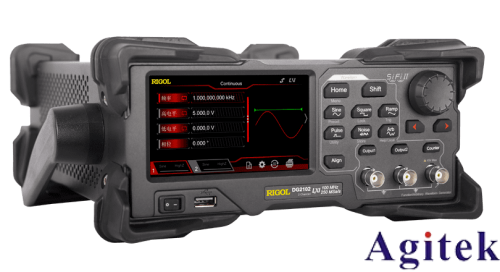

普源DG2102信号发生器输出噪声信号的类型及调节

普源DG2102信号发生器作为一款功能强大的电子测试设备，不仅能生成标准波形，还具备灵活的噪声信号输出能力，广泛应用于通信系统测试、电子元件特性分析、抗干扰实验等领域。本文将详细介绍其噪声信号类型及调节方法，帮助用户高效实现各类测试需求。

一、噪声信号类型

DG2102支持多种噪声信号类型，满足不同场景的测试需求：

1.白噪声：频谱均匀分布，覆盖从直流到指定带宽的频率范围，常用于模拟自然电磁环境或测试系统频响特性。

2.高斯噪声：符合正态分布概率密度函数，适用于通信系统误码率测试或模拟真实环境中的随机干扰。

3.粉红噪声（1/f噪声）：功率谱密度随频率成反比，多用于音频设备频响测试或声学系统校准。

4.任意波形噪声：用户可通过自定义编辑功能生成特定频谱特征的噪声，实现个性化测试需求。

二、噪声信号调节参数

用户可通过直观的操作界面灵活调节噪声信号的特性：

1.频率与带宽控制：

设置噪声信号的频率范围（如1μHz至25MHz）及带宽限制（-3dB截止频率），精准模拟特定频段的干扰。

利用“扫频模式”功能，使噪声在设定时间内线性或对数扫描频率，适用于动态测试场景。

2.幅度与电平调节：

支持连续调节输出幅度（如0.1mVpp至10Vpp），配合触发电平设置，确保噪声在目标动态范围内有效输出。

可开启“高频抑制”功能，抑制高频段噪声分量，优化特定频段的测试精度。

3.调制与波形定制：

结合内置调制功能（如AM、FM、PM），将噪声信号与载波叠加，模拟复杂调制干扰。

通过“任意波编辑”功能，手动绘制噪声频谱包络，或导入自定义波形数据（如.txt、.csv文件），实现高度定制化的测试信号。

三、应用场景与调节示例

1.通信设备抗干扰测试：生成高斯噪声并调制至特定载波频率，逐步增大幅度以评估接收机灵敏度。

2.音频系统频响校准：输出粉红噪声，配合示波器分析设备对不同频率成分的响应失真。

3.电子元件噪声特性分析：调节白噪声带宽至器件工作频段，观测元件在随机干扰下的输出稳定性。

四、操作注意事项

确保信号发生器接地良好，避免外部电磁干扰影响噪声输出纯度。

在高频段调节时，优先选择低输出阻抗模式，减少信号衰减与失真。

定期校准设备（如每90天校准频率精度），以保证噪声参数输出的准确性。

通过掌握DG2102的噪声信号类型与调节方法，用户可灵活构建各类测试场景，为电子系统研发、性能验证及故障诊断提供可靠工具。其丰富的参数调节能力与高度定制化功能，显著提升了测试效率与实验灵活性。
