示波器程控软件的波形记录存储原理

示波器作为电子信号分析的核心工具，其程控软件通过自动化控制与数据管理，实现了波形记录与存储的高效处理。其原理涉及信号采集、数字化处理、存储控制及后续分析等多个环节，为工程师提供了精准的信号观测与数据保存能力。

一、信号采集与数字化处理基础

示波器通过探头将待测电信号引入系统，经由前端放大器调整信号幅度后，由模数转换器（ADC）将模拟信号转化为数字信号。这一过程遵循采样定理：采样率需至少为信号最高频率的两倍，以避免混叠失真。程控软件可动态调整采样率、垂直分辨率等参数，确保信号采集的精度与适应性。

二、存储机制与数据管理

波形数据存储的核心在于示波器的内存管理与软件控制。现代示波器通常配备高速存储器，通过触发功能锁定特定信号事件后，将数据分段存储。程控软件可设定触发条件（如电平阈值、边沿类型）及存储深度，优化关键波形的捕获。存储深度直接影响记录时长，公式“存储深度=时基×屏幕格数×采样率”决定了数据容量。

三、数据格式与存储策略

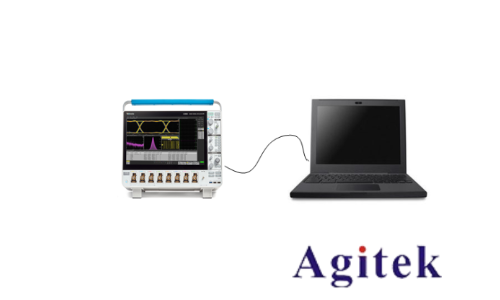

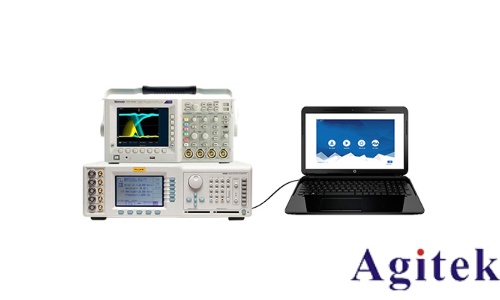

波形数据可通过多种格式存储，如CSV、TXT、WAV或示波器专用格式。程控软件允许用户选择格式并定义命名规则，便于后续分析。高级功能如自动化脚本可批量保存波形，配合远程控制接口，实现电脑端的实时捕获与存储。云存储集成则进一步拓展了数据的共享与访问能力，支持团队协作与远程诊断。

四、软件优化与性能提升

程控软件通过算法优化提升存储效率。例如，数字荧光示波器（DPO）采用并行处理机制，每秒捕获百万级波形，利用三维信号分析（幅度-时间分布）捕捉瞬态事件。此外，软件提供的自动测量功能（峰峰值、频率计算）可减少人工操作，结合数据标记与注释，增强波形解读的直观性。

五、注意事项与工程实践

在实际应用中，需关注存储文件的安全性（定期备份、权限设置）与兼容性（确保软件-硬件版本匹配）。对于高频信号，合理配置带宽与采样率防止信号失真；针对大数据量场景，采用压缩算法或分段存储策略缓解存储压力。此外，遵循规范的文件命名体系，结合数据库管理工具，可大幅提升波形检索效率。

示波器程控软件的波形存储原理，本质上是将硬件采集能力与软件智能管理结合，通过参数化控制与数据标准化，为信号分析提供可靠的基础。这一技术不仅支撑了电子工程的故障诊断与研发测试，更在自动化测试系统中扮演着关键角色，推动着电子测量技术的持续进步。
