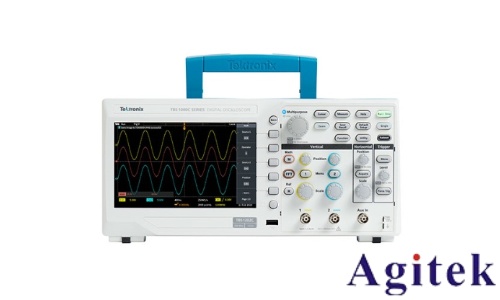

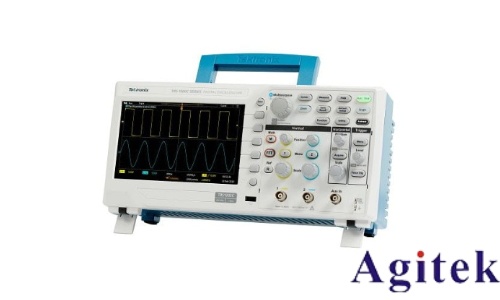

泰克示波器TBS1102X频谱分析功能

在电子信号分析领域，频谱分析是揭示信号频率成分、噪声分布及谐波特性的核心手段。泰克示波器TBS1102X凭借其强大的频谱分析功能，为工程师与科研人员提供了破解复杂信号频域特性的利器，尤其在通信、电源纹波检测、音频系统调试等场景中展现出卓越性能。

一、技术核心：硬件与算法的双重保障

TBS1102X示波器搭载200MHz高带宽与500MS/s高速采样率，结合8M深存储深度，确保高频信号与瞬态细节的精准捕获。其频谱分析功能基于快速傅里叶变换（FFT）算法，可将时域信号实时转换为频谱图。用户可通过选择Hanning、Blackman-Harris等窗口函数优化分析效果：例如Hanning窗抑制谐波泄漏，适用于电机驱动信号；Blackman-Harris窗则进一步降低旁瓣干扰，适用于复杂混合信号。此外，示波器支持1~256次平均功能，通过多次叠加抑制随机噪声，提升频谱信噪比。

二、实战应用：灵活设置与精准测量

在电源纹波分析中，用户可启用20次平均并选择Blackman窗，配合dBV RMS垂直标度，精准定位50Hz/60Hz工频干扰及高频开关噪声。面对方波信号时，通过调整窗口类型（如矩形窗观察泄漏现象，Hanning窗平滑边缘），直观呈现基波与奇次谐波的幅频关系。示波器还提供光标定位功能，用户可一键标记频谱峰值，读取频率、幅度及相位参数，辅助故障溯源。例如，在无线通信测试中，工程师能通过频谱图快速识别载波频率偏移或带外杂散。

三、智能联动：时频域双向分析

TBS1102X突破传统频谱分析的局限性，实现时域与频域数据的联动调整。用户可在频谱窗口同步观察时域波形，通过缩放频率轴（如10kHz/div）或输入目标频段，动态追踪信号变化。垂直标度切换（线性RMS与dBV RMS）更便于对比信号强度，例如在音频系统测试中，dB刻度直观呈现不同频段的声压级差异。

四、高效操作：一键优化与数据导出

示波器界面采用模块化设计，用户仅需通过旋钮与菜单即可完成关键设置：调整记录长度提升频率分辨率（Δf=Fs/N），启用峰值检测捕获隐藏的窄带干扰。测量结果支持CSV格式导出，配合PC端软件实现深度分析，如MATLAB频谱细化或噪声谱建模。此外，示波器开放式架构兼容第三方插件，扩展了自动化测试与远程监控的可能性。

泰克TBS1102X的频谱分析功能，不仅为工程师提供了从信号捕获到参数解读的全链路工具链，更通过智能化设置降低了频域分析的技术门槛。无论是调试精密电子设备的谐波干扰，还是解析无线通信的频谱合规性，这款示波器均以高性能与灵活性，成为现代电子测试不可或缺的频域分析平台。
