泰克示波器TBS2204B协议解码功能解析

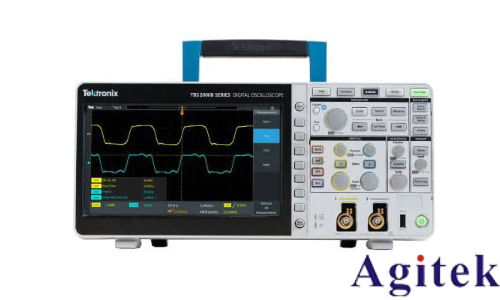

泰克TBS2204B数字示波器作为一款高性能四通道测量设备，其协议解码功能在电子通信调试与故障诊断中扮演着关键角色。该功能能够将复杂的数字通信协议转化为直观的解析结果，极大提升了工程师对信号分析与系统调试的效率。

一、协议解码的核心功能

TBS2204B支持多种主流串行通信协议的解码，如SPI、I2C、UART、CAN等。通过内置的协议分析模块，示波器可自动识别信号时序，将原始波形转化为可读的数据帧格式。例如，在SPI协议解码中，示波器不仅能解析时钟极性、数据位宽，还能以十六进制或二进制形式呈现传输数据，并标记错误帧或异常时序，帮助用户快速定位通信故障。此外，解码结果可同步显示在波形上方，实现信号与数据的双重关联分析。

二、应用场景与技术优势

1. 嵌入式系统调试：在MCU与外围芯片的SPI或I2C通信中，工程师可通过协议解码验证数据包的完整性，检查时序偏差或地址错误。例如，当SPI通信出现数据丢失时，解码器能准确标识异常帧的位置，辅助排查硬件连接或软件逻辑问题。

2. 通信协议验证：对于UART串行通信，TBS2204B可解析波特率、校验位等参数，并生成数据包统计报表，简化协议一致性测试流程。在汽车电子或工业控制领域，解码功能助力工程师验证CAN总线的帧ID、数据场及错误状态，提升系统可靠性。

3. 自动化分析：示波器支持自定义触发条件，结合协议解码可实现特定数据包的捕获。例如，设置触发条件为“SPI地址0x55的数据帧”，示波器将仅捕获目标数据包，减少手动筛选时间。

三、操作步骤与实用技巧

启用协议解码需遵循以下步骤：首先，连接信号至对应通道并调整垂直与水平参数；其次，在Acquire菜单中选择“Decode”功能，选定协议类型并配置参数（如SPI的时钟极性与数据相位）；最后，设置触发条件（如边沿触发或协议事件触发）以确保稳定捕获。值得注意的是，针对高频信号需确保采样率与存储深度匹配，避免数据丢失。例如，在解码100MHz SPI信号时，建议启用2GS/s全带宽采样率，同时关闭冗余通道以提升单通道性能。

四、技术细节与注意事项

TBS2204B的协议解码依赖于硬件与软件的协同处理：高速ADC捕获原始信号后，数字信号处理模块通过算法解析协议时序。用户需注意输入信号的完整性，探头阻抗匹配与接地方式将直接影响解码准确性。此外，示波器支持将解码数据导出为CSV格式，便于后续离线分析或文档生成。

综上所述，泰克TBS2204B的协议解码功能为复杂通信系统的调试提供了强大工具。通过自动化解析与可视化呈现，工程师能够摆脱繁琐的手动分析，聚焦于核心问题定位与解决，助力电子设计的高效迭代与可靠性验证。
