是德N9000B频谱分析仪与示波器联合调试

在现代电子测试领域，信号分析的全面性决定了故障诊断与系统优化的效率。是德科技（Keysight）的N9000B频谱分析仪与示波器的联合调试，通过时域与频域的深度融合，为工程师提供了强大的信号解析工具。这种协同不仅扩展了单一仪器的功能边界，更在复杂信号处理中展现了不可替代的优势。

一、联合调试的核心价值：时频域互补

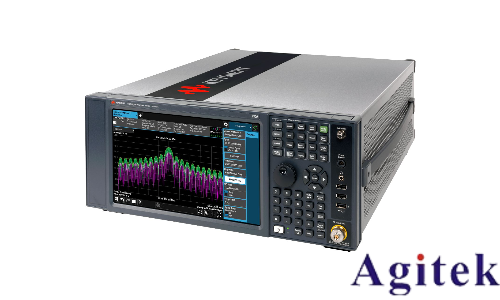

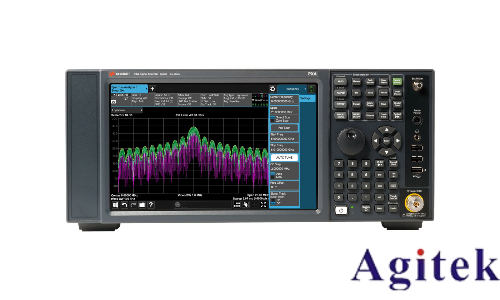

示波器擅长捕捉信号的时域细节，如波形、上升沿与脉冲特性，而频谱分析仪则精准解析频率成分、噪声与谐波。N9000B作为覆盖9kHz至26.5GHz的频谱分析设备，其-147dBc/Hz的显示平均噪声电平（DANL）确保了频域测量的高灵敏度。两者联用，可先通过示波器定位异常时域波形，再利用频谱仪追踪特定频率的干扰源，例如在通信系统中快速识别调制信号的频谱失真或电磁干扰（EMI）的频点。

二、联动机制：软件协同与硬件同步

调试方法分为软件与硬件两层。软件层面，通过Keysight InfiniiVision平台实现双仪器数据同步，用户可在同一界面切换时域波形与频谱图，直观对比信号特征。硬件层面，利用触发信号同步机制，使示波器与频谱仪在特定事件触发时同步采集数据。例如，分析开关电源噪声时，示波器触发捕获瞬态波形，频谱仪同步解析其频谱成分，确保测量时序的一致性。

三、实战应用：通信与电力电子调试案例

1. 通信系统调试：观测调制信号的时域包络后，频谱仪分析其频域特性（如OBW、ACP参数），评估系统发射合规性并定位带外干扰。

2. 电力电子故障诊断：示波器显示逆变器电流波形异常，频谱仪追踪特定谐波频率，辅助工程师调整滤波器参数以减少谐振风险。

3. EMI预兼容测试：N9000B的基本EMI测量功能结合示波器的时域瞬态捕获，可定位辐射超标的频段与对应的时间窗口。

四、调试技巧与注意事项

触发设置优化：使用示波器的边沿触发同步频谱仪的采集，确保捕获目标信号的有效频谱。

探头匹配：选择宽带探头避免高频信号失真，差分探头可抑制共模噪声。

校准与同步精度：定期校准仪器，硬件同步时注意触发延迟补偿，提升测量精度。

联合调试的本质是将信号的“时间画像”与“频率基因”融合解读。是德N9000B与示波器的协同不仅提升了信号分析的维度，更在复杂电子系统的开发、维护中构建了高效的技术桥梁。随着5G通信、新能源等领域的信号复杂度攀升，这种联用模式将成为工程师应对挑战的关键工具。
