是德示波器 DSOX1204A 使用方法指南

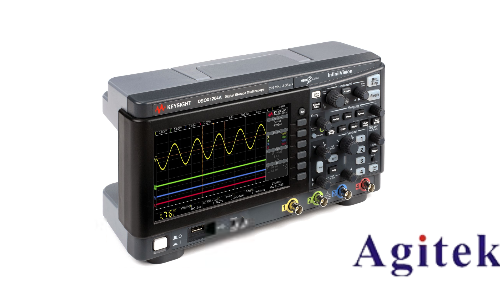

是德示波器 DSOX1204A 作为一款高性能数字示波器，在电子工程、通信、计算机网络等领域应用广泛。其具备 200MHz 带宽、2GSa/s 采样率，四通道设计以及丰富功能，为精准测量信号提供有力支持。以下为您详细介绍它的使用方法。

一、连接与准备

1. 电源连接：将示波器电源线一端接入市电插座，另一端连接示波器电源接口，确保供电稳定，然后按下电源开关。示波器启动后会进行自检，待自检流程结束，屏幕正常亮起，各项指示灯状态正常，表明仪器已准备就绪。

2.探头连接：根据测量需求挑选探头，如测量常规信号，无源探头即可；测量高频或微小信号，则需有源探头。以测量通道 1 为例，把探头的 BNC 插头紧密插入示波器通道 1 的 BNC 插座，旋紧防止松动。同时，将探头接地夹连接到被测电路的接地端，保证测量参考地一致，减少信号干扰。若使用 10:1 的无源探头，需注意在示波器中设置对应的探头衰减比。

二、基础设置操作

1. 通道设置：按下面板上的 “CH1” 按键（若测量其他通道，对应选择即可），选中通道 1。在通道设置菜单中，可调整耦合方式。若测量含直流分量的信号，选直流（DC）耦合；若只需观察交流信号，选交流（AC）耦合以去除直流成分。依据探头实际衰减比，设置探头衰减系数。比如使用 10:1 探头，将衰减系数设为 10。此外，还能设置带宽限制，测量低频信号时，设为 20MHz 可有效滤除高频噪声，提升测量准确性。

2.时基设置：转动 “TIME/DIV” 旋钮来调节时基。时基决定屏幕上每个水平格代表的时间长度。例如测量频率 1kHz 的信号，其周期为 1ms，可将时基设为 500μs/div 或 1ms/div，使屏幕能完整呈现 1 - 2 个信号周期，便于观察信号全貌。

1. 垂直档位设置：通过 “VOLTS/DIV” 旋钮设置垂直档位，即每个垂直格代表的电压幅度。根据预估的被测信号幅度，合理调整垂直档位。假设预估信号峰峰值为 5V，将垂直档位设为 1V/div，能让信号波形在屏幕垂直方向占据合适范围，清晰展示信号细节。

三、触发设置要点

触发功能对稳定捕获和显示重复信号至关重要。DSOX1204A 示波器具备多种触发模式，如边沿触发、脉宽触发、视频触发等，多数周期性信号测量，常用边沿触发。

1. 触发模式选择：按下 “TRIGGER MENU” 按钮，在触发菜单中选择 “边沿触发” 模式，因其能精准捕捉信号上升沿或下降沿，契合多数信号特性。

2.触发电平调整：旋转 “LEVEL” 旋钮，把触发电平设定在信号有效电平范围。例如对于幅值 3V 的正弦信号，将触发电平设为 1.5V 左右，示波器便能在信号上升沿或下降沿达到该电平时触发，稳定显示波形，避免波形跳动、闪烁等不稳定情况。

3.触发源确定：依据测量情况，将触发源设为连接被测信号的对应通道。若测量通道 1 信号，触发源就设为 “CH1”，确保触发信号来源精准，为稳定测量奠定基础。

四、信号测量与分析

1. 测量操作：完成上述设置后，将探头接触被测信号源，示波器屏幕应立即显示出信号波形。若波形显示不理想，如不稳定、密集或异常，可返回相应设置菜单，微调时基、垂直档位、触发等参数。例如波形太密集，可适当增大时基；波形跳动，重新校准触发电平，直至获得清晰、稳定的信号波形。

2.参数测量：DSOX1204A 示波器能自动测量信号多种参数，如峰峰值、频率、周期、上升时间、下降时间等。按下 “MEASURE” 按钮，在测量菜单中勾选所需测量参数，示波器便会自动计算并在屏幕醒目位置显示测量结果，为分析信号提供数据支撑。若需手动测量，可利用示波器的光标功能，按下 “CURSOR” 按钮，通过旋转旋钮移动光标，测量信号的任意两点间的时间、电压等参数。

3.数据分析：利用示波器的数学运算功能，如加法、减法、乘法、除法以及快速傅里叶变换（FFT）等，对信号进行进一步分析。例如，使用 FFT 功能可将时域信号转换为频域信号，便于观察信号的频率成分。按下 “MATH” 按钮，选择相应的数学运算功能，并根据需要设置参数，即可在屏幕上显示运算结果。

五、数据存储与导出

若需留存测量数据或波形，操作简便。将 U 盘插入示波器 USB 接口，按下 “STORAGE” 按钮，在存储菜单中，按需选择保存类型（如波形存为 BMP 格式，数据存为 CSV 格式）和保存位置（选定 U 盘），接着输入文件名，确认保存即可。后续可将 U 盘连到计算机，进一步查看、分析数据，方便数据管理与后续处理。此外，DSOX1204A 支持通过 LAN、GPIB 等接口与其他设备连接，实现数据共享与远程控制，满足不同工作场景需求。

掌握是德示波器 DSOX1204A 的使用方法，能助力您在电子测量工作中高效、精准地获取信号信息，为电路设计、调试以及故障排查等工作提供有力保障 。
