是德示波器 DSOX1204A 校准指南

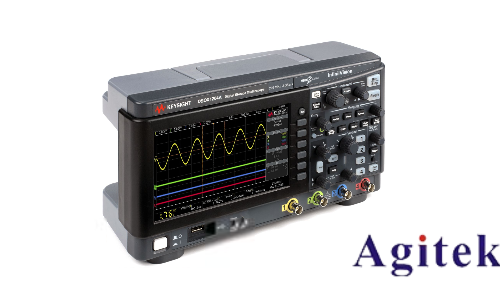

是德示波器 DSOX1204A 作为一款高性能的测量仪器，精准校准对于确保其测量数据的可靠性与稳定性起着决定性作用。无论是日常使用还是在对精度要求严苛的专业领域，规范的校准流程都是获得准确测量结果的基础。

校准前的全面准备

1. 环境条件把控：为示波器营造一个适宜的工作环境是校准的首要前提。温度应稳定保持在 15℃至 30℃之间，温度的大幅波动会使示波器内部电子元件的性能发生变化，进而影响测量精度。相对湿度则需控制在 80% 以内，过高的湿度可能导致内部电路受潮，引发短路或其他故障。同时，务必使用稳定的电源为示波器供电，避免电压的频繁波动干扰校准过程。

2.硬件细致检查：仔细检查示波器及探头的连接线，确保无破损、断裂等情况，若连接线存在问题，信号传输将受到严重影响。接地线的正确连接也至关重要，良好的接地能够有效减少外界干扰，保障测量的准确性。此外，要着重检查探头补偿电容，确认其完好无损，无破损、漏电现象，因为补偿电容的异常会直接导致测量波形失真。

1. 软件版本确认：进入示波器的 “Utilities” 菜单，选择 “Self Test”，再点击 “Firmware Version”，查看当前软件版本。及时将固件更新至最新版本，新版本往往修复了旧版本中的漏洞，优化了性能，有助于提升校准效果和测量精度。

校准流程详解

1. 内部自检开启：在进行校准操作前，先关闭所有输入通道，将外部信号全部断开，避免外部信号干扰自检结果。随后进入 “Utilities” 菜单，选择 “Self Test”，点击 “Run Self Test”，启动示波器的内部自检程序。此时，示波器会对自身的各个关键部件和功能模块进行全面检测。耐心等待自检结果，若屏幕显示 “Pass”，则表明示波器通过自检，可继续后续校准步骤；若显示 “Fail”，务必详细记录错误代码，并依据示波器的使用手册或联系专业技术人员进行故障排查与修复。

2.探头补偿精准调节：将探头连接至 CH1 通道，并将探头设置为 1X 衰减模式，这是校准时的标准设置，可避免因探头衰减比例不当引入误差。接着，把探头接入示波器的校准信号端口，该端口通常输出 1kHz、3Vpp 的方波信号。调整示波器的垂直档位至合适范围，比如 500mV/div，以便清晰观察方波波形。通过调节探头补偿电容旋钮，仔细调整波形，直至方波的上升沿垂直对称，无过冲、圆角等异常现象，此时探头补偿调节完成，能够确保测量信号的准确性。

3.垂直与水平系统校准：使用高精度的标准信号源，输入特定频率和幅度的信号，例如 1kHz、5Vpp 的信号。调整示波器的垂直灵敏度（V/div）和水平扫描速度（t/div），将示波器测量得到的信号参数与标准信号源的实际参数进行对比。若存在偏差，通过示波器内部的校准微调功能，逐步调整垂直和水平系统的参数，使测量值与标准值的误差控制在允许范围内，完成垂直与水平系统的精准校准。

校准中的关键注意事项与优化建议

1. 温度稳定保障：校准前，务必让示波器开机预热 30 分钟以上。在预热过程中，示波器内部的电子元件温度逐渐上升并趋于稳定，可有效减少因温度变化导致的测量误差，为校准提供稳定的硬件环境。

2.探头设置规范：整个校准过程中，探头必须严格设置为 1:1 模式。若探头设置错误，如使用了不恰当的衰减比例，会使测量值与实际值之间产生较大偏差，严重影响校准结果的准确性。

3.触发设置要点：建议使用内部触发方式，内部触发能够确保校准信号的同步稳定，避免因触发不稳定导致波形显示异常，从而影响校准的准确性。

4.定期维护与记录：每次校准后，详细记录校准数据，包括校准时间、校准参数、校准结果等。通过对长期校准数据的分析，若发现测量结果频繁超出误差范围，应及时检查示波器硬件是否存在故障，必要时联系专业维修人员进行检修。

5.高频校准注意：当需要测量高频信号并进行校准时，首先要确认探头的阻抗与被测信号源的阻抗匹配，如常见的 50Ω 阻抗匹配。同时，关闭示波器的带宽限制功能，确保在全带宽范围内进行测量，以准确捕捉高频信号的特征，保障校准的全面性和准确性。

通过严格遵循上述校准流程，关注校准过程中的各项要点，能够有效提升是德示波器 DSOX1204A 的测量精度，延长其使用寿命，为各类电子测量工作提供可靠的数据支持。
