是德示波器DSOX2002A滚动模式设置指南

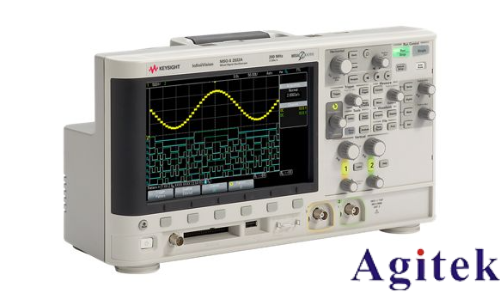

是德示波器DSOX2002A作为一款高性能测试仪器，其滚动模式（Roll Mode）能够实时连续显示波形数据，适用于观察低频信号趋势、电源纹波、通信信号包络等动态变化场景。本文将详细介绍DSOX2002A滚动模式的设置步骤及使用技巧，帮助用户高效完成信号分析任务。

一、滚动模式设置步骤

1. 进入滚动模式

按下示波器前面板上的“Horiz”（水平控制）按钮，进入水平设置菜单。

通过旋钮或方向键选择“Acquisition Mode”，切换至“Roll”模式。确认后，屏幕波形将自右向左连续滚动，实时显示新数据。

2. 调整滚动速度（Horizontal Timebase）

旋转“Horizontal Position/Scale”旋钮，设置时基范围（如200 ms/div至1s/div）。

时基越小（如500 ms/div），滚动速度越快，适合观察高频变化；时基越大（如1 s/div），适合分析低频信号细节。

3. 优化触发设置

滚动模式下触发仍有效，推荐使用“Edge Trigger”（边沿触发）或“Video Trigger”（视频触发）。

调整触发电平至信号有效范围（如信号峰值的70%），避免触发点频繁变动导致显示不稳定。

触发灵敏度设为“Auto”模式可适应动态信号，减少波形跳动。

4. 垂直控制与测量优化

调整垂直灵敏度（V/div，如1 V/div），确保信号幅度在屏幕垂直方向清晰可见。

启用“AutoMeasure”功能，实时显示频率、峰峰值等参数。按下“Run/Stop”键可冻结波形进行细节分析。

5. 数据记录与保存

使用“Waveform Recording”功能，设置记录时长（如10分钟）和采样率，数据可保存至U盘或内部存储。

通过PC软件（如Keysight BenchVue）进行离线频谱分析或波形对比。

二、典型应用场景与参数配置

1. 电源纹波测试

设置：滚动速度500 ms/div，边沿触发（上升沿），联动频谱分析（FFT）定位开关频率干扰。

实战：识别开关电源输出中的100 kHz噪声与低频调制干扰。

2. 通信信号包络监测

设置：滚动速度1 s/div，视频触发，多通道同步对比基带与调制信号相位。

技巧：启用“Math”功能计算包络峰值，快速定位突发错误帧。

3. 机械振动分析

设置：触发源选择振动传感器通道，低频设备滚动速度2 s/div。

优化：通过“Math”波形差分运算突出频率变化趋势，识别润滑不足导致的频率下降。

三、注意事项与常见误区

高频信号显示模糊：滚动模式适用于<10 kHz信号，高频信号需切换至触发模式并启用Zoom功能。

触发设置不当：若波形混乱，检查触发阈值是否匹配信号幅度，或启用AutoTrigger模式。

单次触发禁用：滚动模式下禁用Single触发，否则仅捕获单次波形后停止滚动。

数据记录风险：长时间记录需确保存储容量充足，定期检查记录状态。

DSOX2002A的滚动模式通过连续波形滚动和参数协同调节，为工程师提供了观察信号动态变化的直观窗口。合理设置滚动速度、触发条件和测量参数，可高效完成电源稳定性评估、通信调试及振动监测等任务。建议用户根据实际信号特性灵活调整参数，并参考官方手册获取更多高级功能支持。
