鼎阳科技SDG8000A系列任意波形发生器助力复杂场景信号测试

鼎阳科技正式推出全新SDG8000A系列任意波形发生器。该产品具备最大4个模拟输出通道，输出频率可达5 GHz，最大调制带宽可达2GHz，且每通道具备最大4G样本点存储空间，无需牺牲信号带宽即可提供更长的播放时间。此外，SDG8000A还提供高速串行码型信号输出，支持复杂的多层级序列波输出，双脉冲、多音以及线性调频的功能，满足通讯、工业和科研领域广泛的测试需求。

一、高频高精度，准确生成所需信号

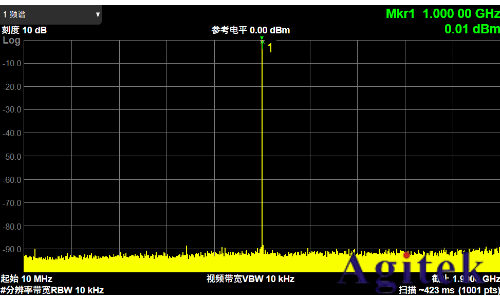

SDG8000A系列支持2/4通道配置，支持单端、差分输出模式，最高输出频率达5 GHz，最高采样率可达12 GSa/s采样率。结合16-bit垂直分辨率与TrueArb逐点输出技术，SDG8000A可精准还原波形细节。此外，SDG8000A还采用了EasyPulse技术，能够输出低抖动的方波/脉冲，同时脉冲波可以做到脉宽、上升/下降沿精细可调，具备极高的调节分辨率和调节范围，精准生成所需信号。

二、更加自由的波形编辑，完美贴合所有需求

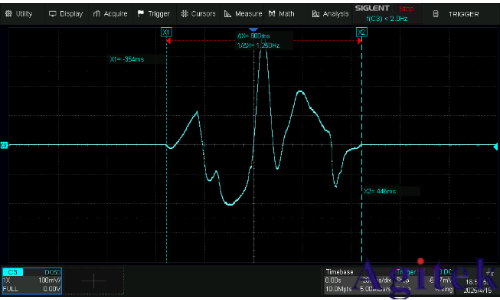

SDG8000A每通道最高4 Gpts存储深度，在最大采样率下可连续输出长达800 ms的波形，通过Segment、Sequence、Scenario多层级序列波编辑和播放功能以及灵活的播放控制设置，且具备196种内建任意波，让创建复杂的序列波变的更简单。

更大的存储空间

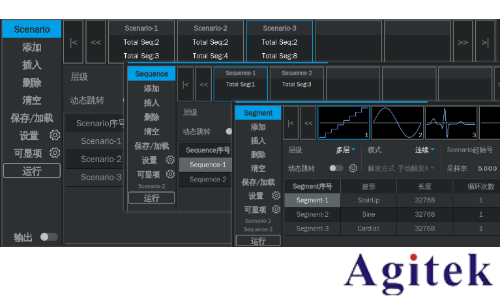

强大的多级序列播放功能

分段（Segment）：将波形拆分为多个独立段落，每个段落可定义不同的波形参数（如频率、幅度、形状、持续时间等）。

序列（Sequence）：将多个分段按特定顺序排列组合，形成动态波形序列，支持循环、跳转、触发控制等逻辑。

场景（Scenario）：保存完整的波形配置（包括分段、序列、触发条件、输出模式等），支持快速调用以适应不同测试需求。

三、全面的调制与协议支持，适配更多行业需求

SDG8000A 基带最大数据率 5 GSa/s，采用内部调制器，支持丰富的模拟和数字调制功能，输出的矢量信号信号最大调制带宽可达2 GHz，在输出基带信号并采用外部调制器的情况下，可支持4 GHz 的信号带宽。SDG8000A还可搭配SigIQPro软件一键生成复杂信号，支持蓝牙、WIFI、LTE等通讯信号波形输出，助力通信行业测试。此外，SDG8000A提供高速串行码型信号输出，支持复杂的多层级序列波输出，双脉冲、多音以及线性调频的功能，满足通讯、工业和科研领域广泛的测试需求。

支持通信协议波形：支持蓝牙、IoT、LTE、WIFI、5G NR等标准信号输出，配合EasyIQ与SigIQPro软件一键生成复杂调制信号。

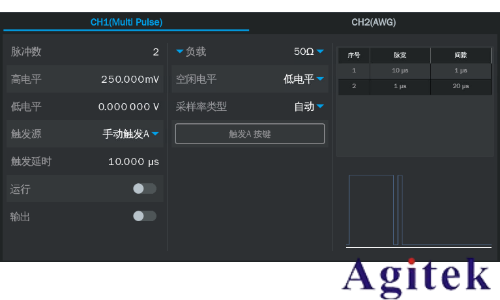

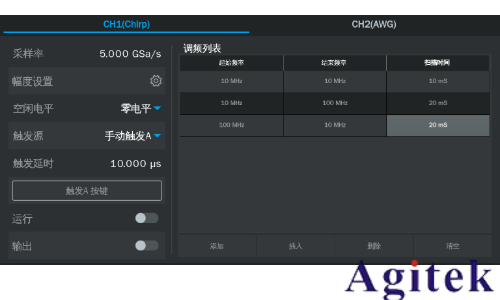

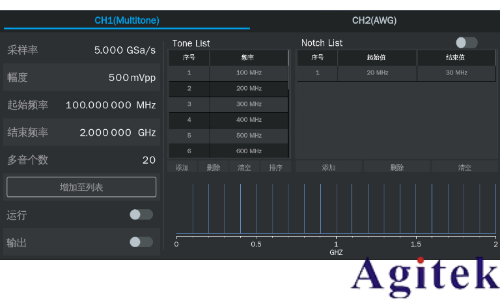

高级调制功能：支持2ASK，4ASK，8ASK，BPSK，QPSK，8PSK，DBPSK，DQPSK，OQPSK，D8PSK，8QAM，16QAM，32QAM，64QAM，128QAM，256QAM，2FSK，4FSK，8FSK，16FSK，MSK，MultiTone，OFDM等多种调制，并集成多音信号、线性调频、双脉冲输出功能。

低抖动脉冲与码型：支持1.25 Gbps PRBS码型，满足高速串行总线测试需求。

结语

鼎阳科技此次推出的SDG8000A系列任意波形发生器，凭借其高频高精度、自由波形编辑以及全面的调制与协议支持能力，为通讯、工业及科研领域的创新测试需求提供了强大支撑。从5 GHz输出频率到2 GHz调制带宽的突破，从多层级序列波编辑到复杂通信协议的一键生成，SDG8000A以技术深度与功能广度的双重突破，展现了鼎阳科技在通用电子测试测量领域的深厚积淀与持续创新能力。
