如何将一段已经测到的波形加载到信号源上输出呢？

一般会使用示波器来测试波形，在示波器上保存csv文件。保存后将示波器格式的csv文件修改为适应信号源的csv格式，再将csv文件加载到信号源的arb波形中。下面是注意事项：

通常来讲示波器的波形点数是非常多的，而不同型号信号源的arb最大点数是有限制的，较多的示波器采样点是不能被加载到信号源中的，需要参考具体型号的数据手册。

示波器采样后的信号是经过模数转化显示出来的，再将这个信号加载到信号源中，又经过了数模转化输出波形，这样两次模拟-数字-模拟信号转化后，由于信号源和示波器的采样以及噪声等因素，输出来的波形会失真。

如果仅仅是做模拟仿真的话，在已知波形的幅度形状变化趋势下，建议通过信号源自身的源文件来输出干净无失真的信号。也就是通过burst/mod等方式用信号源自身的波形来输出，或者在easywavex中/编程软件中生成csv文件，再用arb加载输出。

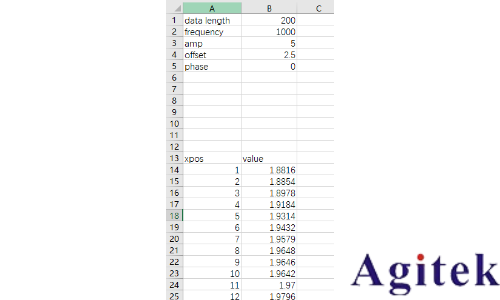

信号源的csv格式如下：

data length的数据点数是整个csv文件的总的数据点；

frequency是指整个csv文件的频率，将arb文件加载到信号源播放时，是以arb整个文件周期播放的，frequency就是指周期播放的频率；

amp是指播放整个波形文件时输出的最大幅度，一定要保证amp值比文件中value大；

offset是幅度偏移；

phase就是相位；

xpos是采样点，这一列是从1开始的正整数，从第14行开始；

value这一列需要填充实际的电压值；xpos和value需要从第13行开始。

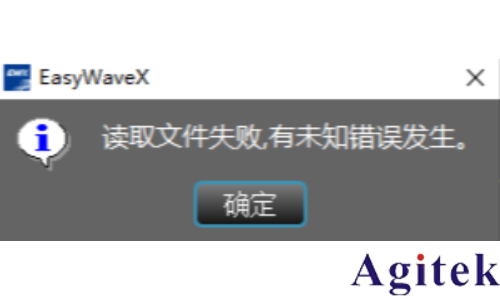

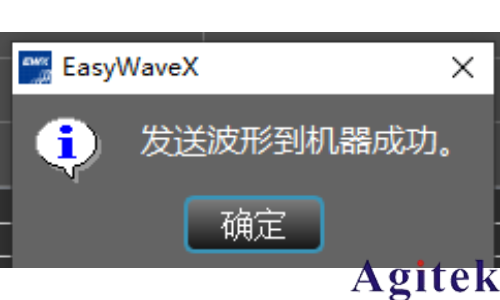

修改好csv文件格式后，可以通过easywavex来验证该文件是否能加载。在基本操作中，点击文件夹选中相应路径的文件点击打开，如果显示“读取文件失败，有未知错误发生”代表该文件格式不正确需要再次修改。成功在easywavex上加载csv文件后，点击通信选中相应的连接资源，点击连接发送，发生后会显示“发送波形到机器成功”。需要注意如果使用LAN接口的连接方式，首先要在网络设备中右键创建VISA TCP/IP资源，输入信号源的IP地址。

直接使用U盘在信号源上加载该csv文件，格式错误的话会显示“文件读取失败”，格式正确会显示“文件读取成功”。在waveform中选中arb波形，点击装载波形选中已存波形，选中对应csv文件点击读取，就可以成功将csv波形在信号源中播放了。
