普源DL3000电子负载电源动态响应测量

电源系统是整个电子设备的基石，一个电子设备通常需要一个或者数个电源单元才能 支撑其运行，因此电源决定了整个系统的完整性和可靠性。在电源量产中，我们需要和各种器件离散性做“斗争”。那么一个电源是否是稳定的、 鲁棒的？在设计电源时，我们有必要对其性能做详尽的测试和验证，其中包括在动态 负载条件下对电源进行稳定性评价。

动态响应性能，包含负载动态响应和电源动态响应，是电源非常重要的指标之 一。负载动态响应指的是在恒压模式下，继输出电流规定大小的阶跃变化之 后，输出电压恢复到规定百分数范围内的时间；或者在恒流模式下，针对输出 电压规定大小的阶跃变化，输出电流恢复到规定百分比范围的时间。

在常见的电源应用中，当负载存在快速波动时保证输出电压的稳定是电源需要 具备的性能之一，动态响应测试可以较好地评估电源内部稳压控制的稳定性。

搭建测试环境

环境搭建所需仪器：

①：示波器（RIGOL 全系列示波器产品均可，如 DS/MSO7000、MSO2000 等型 号） ②：电子负载（DL3000）

③：RP 系列或 PCA 系列电流探头（PCA 系列电流探头需搭配 DS/MSO7000、 MSO8000 系列示波器使用）

④：RP 系列电压探头（如 PVP2350）

⑤：（可选）符合待测设备供电条件的供电设备（DP700/800/3000/5000 等系列 电源，或由 DUT 可以接受的其他供电设备）

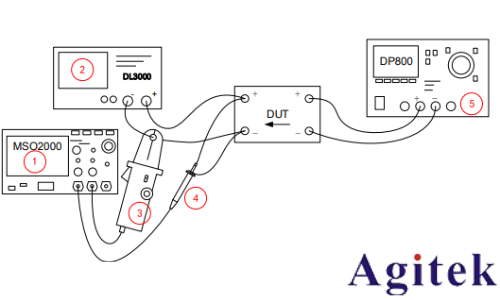

硬件系统的连接方式：

1. 将 DUT 的输出端子的正、负端分别连接一根电缆，电缆的载流量根据负载大小或 者准许压降确定，并连接在 DL3000 的输入端子上。

2. 将合适衰减比例的 PR 系列电压探头连接在 DUT 输出端子。

3. 将 DUT 的输入端连接在符合要求的电源上，并接通电源。

操作步骤

Step1 连接硬件系统

1. 将 DUT 的输出端连接在 DL3000 电子负载的输入端子上（注意电源和负载极性）

2. 将合适的①电压探头并联在 DUT 输出端，探头连接到示波器的通道 1

3. 将 DUT 输入端与供电电源连接

4. 用电流探头②卡在 DUT 输出端的地线上，电流探头连接到示波器的通道 2

Step2 设定参数

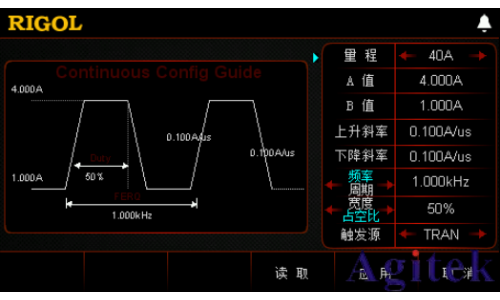

1. 将 DL3000 设定为 CC（定电流）模式，按下前面板的[CON]按钮选择 Continual 模式，此时屏幕上将会显示设置向导，如下图所示：

2. 根据 DUT 的额定电流设定量程、A/B 值、斜率和频率。

A/B 值

A 值可以选定为 DUT 的额定电流；B 值初始值可以设定为 A 值的 80%，后 续可以适当调节 B 值。

斜率

斜率通常意味着从 A 值转换到 B 值的电流斜率，斜率越高意味着激励包含的 频率分量越高，因此建议选择最大值。

频率

通常来说 1KHz 50%占空比作为初始参数是一个不错的选择。在后续测试中 可以根据实际波形适当提高/降低。

3. 配置完成后点按[应用]使设定值生效。

4. 将示波器通道 1（电压探头监测通道）设定为 AC 耦合，垂直档位调节到合适范围 （通常是 50 ~ 100 mV/Div）。

5. 将示波器电流探头连接在通道 2。

6. 示波器的触发通道选择为通道 2，触发边沿选择为“上升沿触发”，触发模式选择 “普通”。

Step3 开始测试

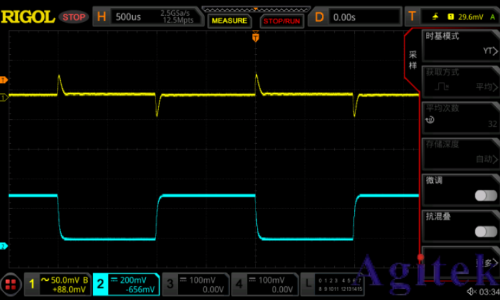

DUT 上电后，点按 DL3000 的[Tran]进入连续测试，此时示波器理应使用电流探头对 应的通道进行正常触发。此时您应在示波器上看到类似下图的测试画面：

适当调节示波器各个通道的衰减旋钮以及时基旋钮。你将可以获取到较为清晰的测试 波形，上图中通道 2 为电流探头测量的电流波形，通道 1 为 DUT 输出端子上的电压 波形。

上图展示的测试波形是一个设计良好的电源的动态响应，原则上，DUT 的响应波形也 应该是上图中的样式。

总结

本应用指南通过使用 DL3000 作为测试核心进行动态响应测试，可以快速地完成对电 源产品的性能评估。
