是德示波器双脉冲测试评估功率半导体

       双脉冲测试 Double Pulse Test - 双脉冲测试评估功率半导体的开关行为，测量能量损耗和电压尖峰等关键参数，以优化电路性能并确保可靠性。

双脉冲测试是一种用于评估动态开关参数（例如能量损耗和反向恢复特性）的标准方法。该测试在设计和优化电力电子器件方面发挥着关键作用，尤其是对于涉及碳化硅 (SiC) 或氮化镓 (GaN) 器件的高性能应用。

双脉冲测试通过测量能量损耗、电压尖峰和反向恢复时间等关键参数，提供了一种评估功率半导体开关性能的精确方法。 它在优化电路设计的效率和可靠性方面发挥着关键作用，尤其是在涉及 MOSFET、IGBT 和宽带隙器件的高性能应用中。

双踪和多踪示波器 Dual And Multiple-trace Oscilloscopes - 双踪和多踪示波器具有两个或多个显示器，可让您同时查看多个信号。它们有助于比较不同的波形并更好地了解电路中发生的情况。

双线示波器 Dual-beam Oscilloscope - 使用两束光而不是一束光来测量信号的示波器。双线示波器比单线示波器更准确，因为它们使用多个放大器，这有助于减少噪声干扰。

双踪示波器 Dual-trace Oscilloscopes - 具有两个不同显示的示波器，因此您可以一次测量两个信号。双踪示波器在实验室环境中很有帮助，因为它们具有很宽的带宽，可以测量 AC信号和DC信号。

占空比 Duty Cycle - 重复脉冲列的占空比是脉冲宽度和周期的比率，以百分比表示。

边沿 Edges - 边沿是电信号中的突然电压变化。大多数示波器可以测量信号变化的速度或频率。

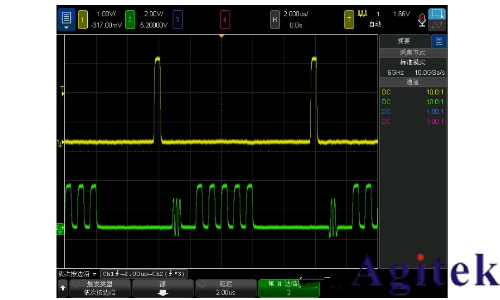

边沿猝发

电子负载 Electronic Loads - 想象一下，一个设备可以从电源吸收和吸收功率。电子负载就是为此而设计的，它允许您准确测试和测量各种设备在不同负载条件下的电压、电流和功率特性。电子负载是用于模拟真实负载条件的测试仪器，能够准确评估电源和电池等电力设备。它们吸收和吸收功率，使工程师能够测量设备在各种负载情况下的电压、电流和功率特性。

这些负载可实时反馈您的能源设备的性能，使您能够快速轻松地进行调整或更正。电子负载是模拟真实负载的测试仪器，用于测试电源和电池等功率设备的性能。

环境容差 Environmental Tolerances - 环境容差是示波器的工作条件，包括使用时的最高允许温度和大气压力。

扩展采集模式 Extended Acquisition Mode (EAM) - 示波器的扩展采集模式允许它连续采集数据样本并从所有这些样本中创建单个波形。这有助于减少噪声干扰并创建比正常实时模式更准确的信号图像。

外部触发 External Trigger - 外部触发是来自外部源并触发测量的信号。对于示波器，最常见的外部触发来自计算机通过 USB 或 LAN。外部触发 BNC 输入被标记为 EXT TRIG IN。

有效位数 Effective Bits - 示波器的有效位数是它在计算中使用的位数。位数越多，它能够准确测量的信号动态范围就越大。

电信号 Electrical Signal - 电信号可用于提供信息的可测量电量。电信号包括电压和电流，它们分别以伏特和安培为单位。

电子束 Electron Beam - 当示波器的阴极加速电子时，电子所走的路径。称为阴极的真空管发射电子，然后将电子吸引到带正电的板（称为网格）上。网格控制进入电子流并将其弯曲成不同形状的电量。

电子束偏转 Electronic Beam Deflection - 电子束偏转是示波器偏转电子束的方式，因此它们可用于测量电压。他们通过使用产生磁场的电磁线圈来做到这一点，然后根据进入它们的电量以不同的方式拉动电子流。

电子元器件 Electronic Components - 电子元件是模拟电路和数字电路的基本组成部分。它们的值决定了电流在电路中的流动方式。电子元件包括电阻器、电容器、电感器、电压源和电流源。

包络 Envelope - 示波器如何显示电信号? 您可以通过在波形上与信号最重要的电压电平相对应的几个点上放置标记来绘制包络。如果您绘制包络线，您将创建一个显示电压随时间变化的图表。

等效时间采样 Equivalent-time Sampling - 使用等效时间采样时，示波器在波形的上升和下降部分都进行采样，以产生比仅对峰值进行采样时更准确的显示。等效时间采样模式需要一个具有稳定触发的重复波形。

外部源阻抗 External Source Impedance - 示波器外部源的阻抗告诉您外部世界会对您的测量产生多大影响。这个数字越高，源信号中的电压变化就越有可能是由您尝试测量的东西以外的东西引起的。

眼图 Eye Diagram - 眼图（Eye Diagram）是用余辉方式累积叠加显示采集到的串行信号的比特位的结果，叠加后的图形形状看起来和眼睛很像，故名眼图。眼图包含了丰富的信息，从眼图上可以观察出码间串扰和噪声的影响，体现了数字信号整体的特征，从而估计系统优劣程度。眼图是一个信号视图，其中的波形是通过数据速率触发的。 实时眼通过采集数 据、执行时钟恢复并将连续的单位间隔叠加（折叠）到一个图中来完成此操作。 这是一个以色级形式表示的统计信息视图。

眼图 的 “眼睛” 张开的大小反映着码间串扰的强弱。 “眼睛”张的越大，且眼图越端正，表示码间串扰越小；反之表示码间串扰越大。

图中：眼图的眼高代表噪声；眼宽代表抖动。

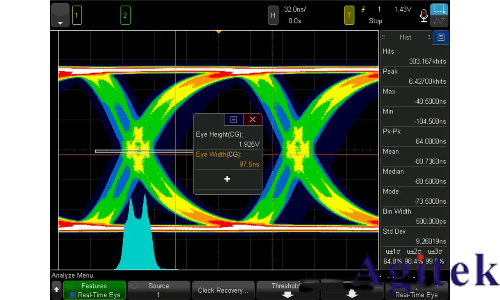

示波器眼图图片

ENOB 不是具体的数值，而是借助一系列曲线进行描述。ENOB 是通过对固定幅度的正弦波信号进行扫频而测得；特定的垂直刻度设置都对应一条ENOB 曲线，随着频率的变化而变化。示波器可以捕获分析和测试电压测量结果。时域分析法是用测得的数据减去理论上的**正弦波数据计算得出ENOB。ENOB 曲线误差可能来自于示波器的前端，比如不同频率下相位的非线性和幅度变化，还有可能来自于ADC 内插复用造成的失真。对相同的信号，我们也可以用频域测量法，根据主频功率和该主频以外的宽带范围内的功率来计算ENOB。两种方法得到的结果是 相同的。

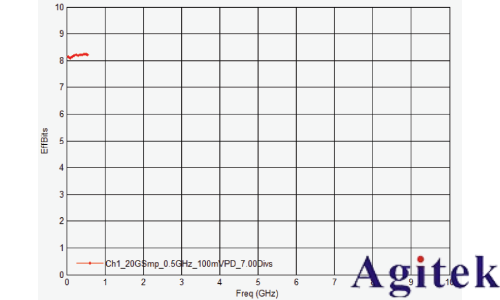

500 MHz DSOS054A 示波器的ENOB 图

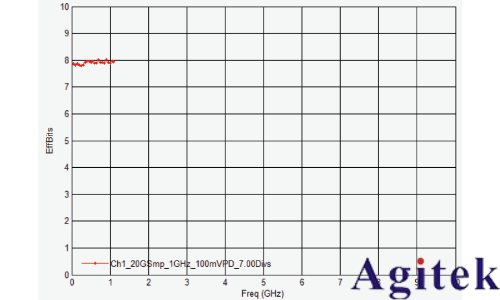

1 GHz DSOS104A 示波器的ENOB 图

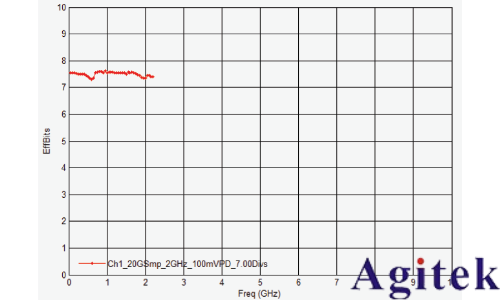

2 GHz DSOS204A 示波器的ENOB 图

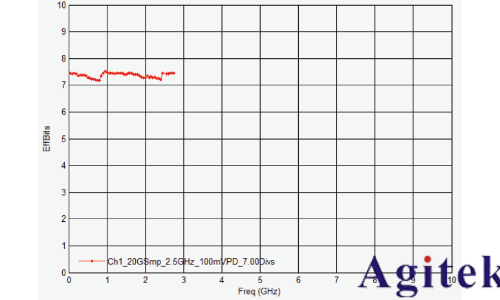

2.5 GHz DSOS254A 示波器的ENOB 图

一般来说，ENOB 越高越好。但是，我们不能把它作为评估信号完整性好坏的唯一指标。ENOB 没有考虑到示波器的偏置误差或相位失真等因素。这一点必须引起工程师的高度重视。

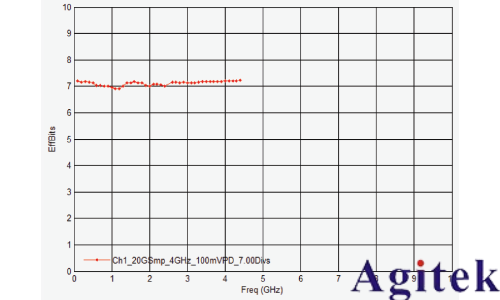

4 GHz DSOS404A 示波器的ENOB 图

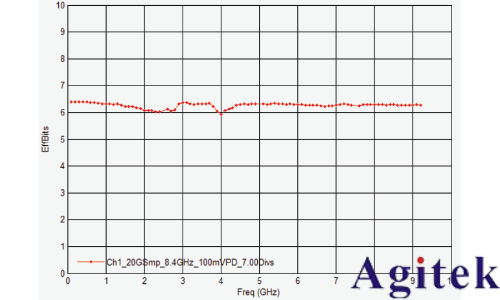

8 GHz DSOS804A 示波器的ENOB 图

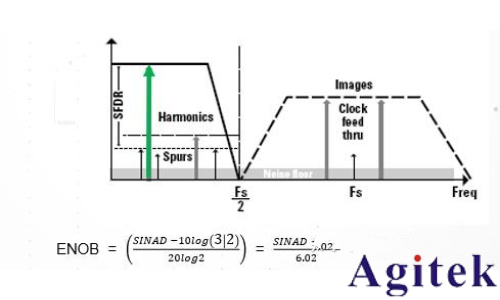

ENOB有效位数由动态范围决定

滤波器无法消除所有不需要的信号，所需信号中包含的带内损伤决定了动态范围。限制是噪声、杂散和任何带内谐波的数量。

这里是为了区分 SFDR（超杂散动态范围）和 SINAD（信号与噪声和失真）

我们通过所需信号与不需要信号电平之间的分离来计算有效位数 (ENOB)。有效位数 (ENOB) 通常比硬件位数少 2-4 位。SINAD 以 dB 为单位，ENOB 是有效位数的表达。

假设位数越多总是更好。通常位数越多越好。但随着带内杂散和噪声的增加，它会降低我们的性能，减少有效位数。只有当我们拥有干净的采样时钟和良好的滤波器时，更多的位数才会对我们有所帮助。如果我们过采样或使用窄滤波器，我们会以带宽为代价来改善动态范围。

快速傅里叶变换 (FFT) Fast Fourier Transform - 您是否曾经需要分析信号的频率成分，但却无法清晰地将其可视化？这就是快速傅里叶变换 (FFT) 发挥作用的地方。通过将复杂的波形分解为各个频率成分，FFT 可让您看到信号中隐藏的频率 - 这对于各种电气工程应用中的精确信号分析至关重要。

快速傅里叶变换 (FFT) 是一种计算序列或其逆的离散傅里叶变换 (DFT) 的算法。简单来说，FFT 接收时域信号并将其转换为频域信号。此过程可帮助您更轻松地分析信号的频率分量。

快速傅里叶变换 (FFT) 是一种从数字信号中提取频率信息的数学算法。FFT 的典型用途是分析声音和电信号，例如示波器产生的信号。FFT 算法将信号分解为其频率分量，然后将其显示在频谱图中。该图可让您直观地查看信号的频率内容并识别任何波动或异常。

快速傅里叶变换 (FFT) 允许您有效地分析信号的频率分量，提供通常隐藏在时域中的关键见解。它是诊断和优化各种应用程序中系统性能的强大工具。

显示 FFT波形的操作

现场服务应用程序 Field Service Applications - 现场服务应用是指工程师在现场工作时可以在现场部署示波器。现场服务通常涵盖工业环境，但也适用于非普通办公室或实验室空间的任何位置。

频率 Frequency - 每个周期性波形都有一个频率。频率是指波形在一秒内重复出现的次数（如果您使用 Hz 为单位）。频率与周期互为倒数。

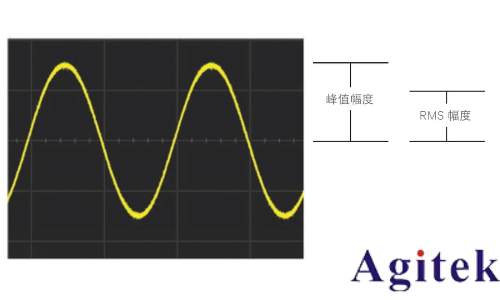

正弦波的峰值幅度和 RMS幅度

在示波器中，频率还指信号在 0伏与其峰值电压电平之间来回移动的频率。任何数字示波器的主要功能都是测量信号电压随时间的变化。然而，信号频率也是一个同样重要的测量指标。示波器频率是波形或信号在给定时间内重复的频率。频率测量单位为赫兹（每秒周期数）或千赫兹（每秒数千个周期）。

使用示波器读取频率，您可以同时测量：

输入信号的时间周期

波形的幅度

两个数字信号之间的占空比

以超值折扣购买示波器

示波器如何测量频率

现代数字示波器会自动测量输入信号的频率。

它测量信号在一定时间内包含多少波形。然后，为了计算频率，它将波形数量除以时间量。

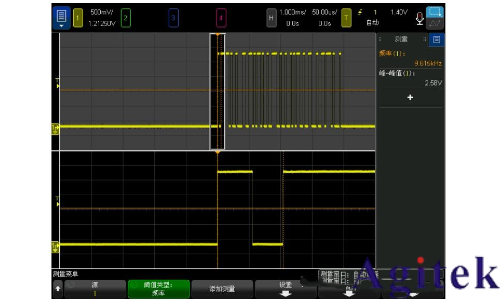

频率定义为 1/ 周期。周期定义为两个连续、同极性边沿的中阈值交叉点之间的时间。中阈值跨越还必须穿过低阈值和高阈值电平，这样可消除矮脉冲。X 光标显示正在测量的波形部分。
