泰克2系列混合信号示波器使用手册

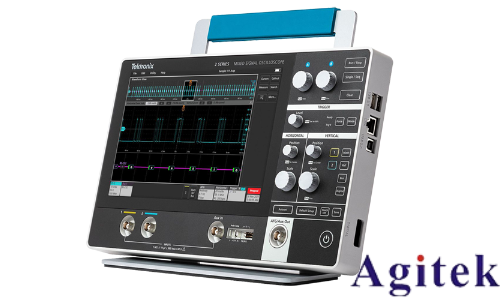

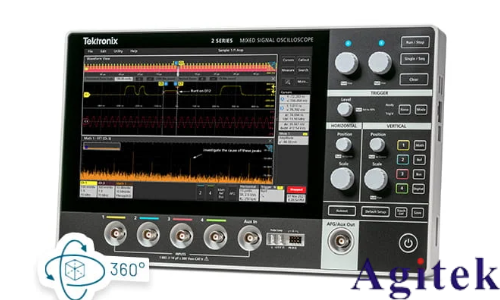

这是一篇关于Tektronix 2系列混合信号示波器MSO24和MSO22的快速入门手册，主要介绍了仪器的安全信息、安装配置、基本操作和维护等内容。以下是对这些核心内容的简要概述：

1. 重要安全信息:

常规安全概要：用户必须遵守手册中的信息和警告，确保安全操作，避免人身伤害和产品损坏。

维修安全概要：只有合格人员才能执行维修程序，维修前需阅读安全概要。

避免电击：接通电源时不要触摸外露连接，维修时要断开电源。

避免火灾或人身伤害：使用合适的电源线和交流适配器，遵守终端额定值。

2. 探头和测试导线:

连接探头：将探头连接到被测电路前，先将探头输出端连接到测量产品。

高电压注意事项：了解探头的额定电压，不要超出额定值。

正确连接和断开：连接或断开探头时，确保正确的操作顺序。

3. 合规性信息:

安全合规性：产品符合IEC61010-1等安全标准，适用于专业人员和培训人员。

环境合规性：产品符合欧盟WEEE指令，电池需按当地法规处理。

使用电池电源时的安全操作事项：使用电池供电时，需连接接地线以防电击。

4. 操作要求:

环境要求：工作温度0°C至+50°C，湿度5%至90%，工作海拔最高3000米。

电源要求：电源电压24VDC，电源电流2.5A。

输入信号要求：模拟输入通道最大输入电压300 VRMS，数字输入通道电压遵照探头额定值。

5. 安装和配置:

安装选件升级许可证：通过USB存储设备安装选件升级许可证。

检查附带的附件：核对仪器随附的包装清单，确认收到所有标配附件和订购物品。

连接探头：将BNC无源探头或电缆推入通道BNC卡口连接器中并锁定。

6. 熟悉仪器:

前面板控件和连接器：包括运行/停止、触发、水平、垂直等控件及探头连接器。

后面板和侧面板连接：包括数字探头连接器、USB设备端口、LAN连接器等。

用户界面：触摸屏用户界面包含波形视图、结果栏、设置栏等元素。

7. 基本操作:

添加通道波形：将信号连接至通道输入，点击未激活通道按钮添加通道波形。

配置通道或波形设置：通过配置菜单设置垂直刻度、偏置、耦合等参数。

自动设置：点击文件>自动设置或按下前面板自动设置按钮，自动显示稳定波形。

8. 高级功能:

运行信号路径补偿(SPC)：首次收到仪器及环境温度变化超过5°C时需运行SPC。

补偿探头：通过手动调整探头，确保**波形捕获和测量精度。

连接至网络(LAN)：将仪器LAN连接器电缆连接到网络，设置IP地址等信息。

9. 维护:

检查和清洁：定期检查仪器外部是否有损坏、磨损和部件缺失，用软布清洁外部和显示器。

常见问题检查：参考常见问题检查表排除可能的故障。

返回仪器进行维修：使用原包装箱重新包装仪器，填写服务申请表返回仪器进行维修或校准。

这篇快速入门手册为用户提供了详细的操作指南和安全信息，确保用户能够安全、正确地使用Tektronix 2系列混合信号示波器MSO24和MSO22，并通过基本操作和高级功能的介绍帮助用户高效地进行信号测量和分析。
