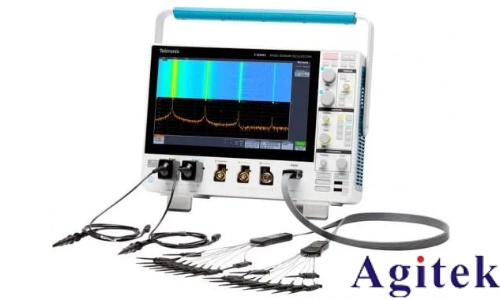

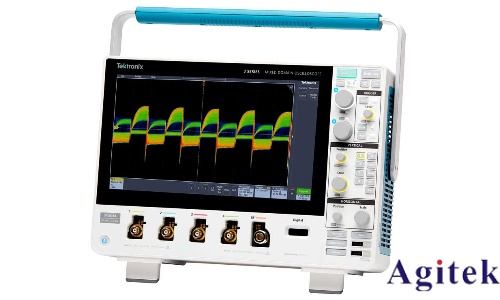

泰克4系列B混合信号示波器入门手册

这是一篇关于Tektronix 4系列B混合信号示波器MSO44B和MSO46B快速入门手册的文章，主要介绍了仪器的安全信息、操作要求、配置方法以及基本操作等内容。以下是对这些核心内容的简要概述：

1. 重要安全信息:

常规安全概要：包括使用合适的电源线、产品接地、断开电源、正确连接和断开连接、遵守终端额定值等。

避免火灾或人身伤害：强调使用专用电源线、确保产品接地、正确操作电源线等。

探头和测试引线：提醒用户连接探头或测试导线前确保电源线已连接至正确接地的电源插座，并注意高电压。

2. 操作要求:

环境要求：工作温度0℃至+50℃，湿度5%至90%（无冷凝），工作海拔最高3000米。

电源要求：电源电压100V-240VACRMS，电源频率50/60 Hz，功耗≤400W。

输入信号要求：模拟输入通道最大输入电压300VRMS，数字输入通道最大输入电压±42Vp等。

3. 配置仪器:

下载并安装最新的仪器固件：通过tek.com/software下载最新固件，解压缩后复制到U盘并插入示波器USB端口进行安装。

安装选件升级许可证：将许可证文件复制到U盘，插入示波器，选择Help > About > Install License安装。

设置时区和时钟读数格式：双击日期/时间标记，选择时间格式和时区。

运行信号路径补偿(SPC)：在仪器通电至少20分钟后，点击辅助功能 > 校准 > Run SPC。

补偿TPP系列探头：将探头连接到输入通道和探头补偿端子，运行探头补偿程序。

4. 基本操作:

添加要显示的通道波形：将信号连接至通道输入，点击未激活通道按钮添加通道波形。

配置通道或波形设置：双击通道或波形标记，打开配置菜单设置垂直刻度、偏置、耦合等参数。

自动设置以快速显示波形：连接探头并接入信号，点击文件 > 自动设置或前面板自动设置按钮。

设置采集模式：双击设置栏上的采集标记，选择采集模式如高分辨率、峰值检测等。

设置水平参数：双击设置栏上的水平标记，设置水平时基参数如模式、最小采样率、水平刻度等。

添加数学、参考或总线波形：点击添加新数学、参考或总线按钮，选择源和设置参数。

添加测量：点击添加新测量按钮，选择测量源和类别，添加至结果栏。

配置测量：双击测量标记，打开配置菜单设置统计读数、绘图等。

添加搜索：点击添加新搜索按钮，设置搜索条件和源，标记波形上的搜索事件。

删除测量或搜索标记：触摸并按住标记，选择删除或从屏幕边缘移走标记。

更改波形视图设置：双击打开的刻度区域，选择显示模式、波形插补算法、余辉等。

显示和配置光标：点击添加新光标按钮，使用多功能旋钮或触摸拖动光标，双击光标线或读数打开配置菜单。

使用USB电缆将示波器连接至PC：在示波器上选择辅助功能 > I/O > USB设备端口设置，连接USB电缆至仪器USB设备端口。

这篇文章为用户提供了Tektronix 4系列B混合信号示波器MSO44B和MSO46B的基本操作指南，通过详细的步骤说明帮助用户安全、正确地配置和使用仪器。
