可编程直流电源与电子负载的区别

在电子测试与测量领域，可编程直流电源与电子负载是两种常见但功能截然不同的设备，尽管它们常协同工作，但其本质角色、工作原理和应用场景存在根本性差异。

一、基本定义与角色不同

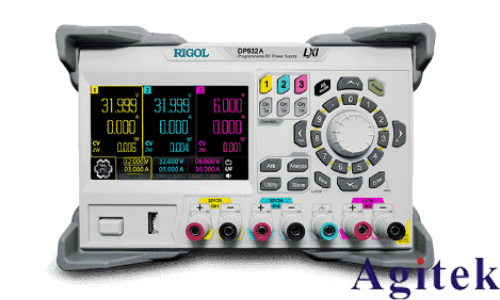

可编程直流电源是一种能量输出设备，它能根据设定程序提供稳定或变化的直流电压与电流，为被测设备（如电路板、电池、模块等）供电。它模拟的是“电源”角色，属于能量的提供者。例如，在产品老化测试或功能验证中，可编程直流电源可模拟电池或适配器输出。

而电子负载（特别是直流电子负载）是一种能量吸收设备，它不提供电能，而是用来模拟真实负载，吸收并消耗来自被测电源的电能。其作用是“扮演”电阻、电池或其他用电设备，用于测试电源在不同负载条件下的性能表现。因此，电子负载是测试系统的“负载端”，用于评估电源的稳定性、效率、响应速度等。

二、功能与工作模式差异

可编程直流电源的核心功能是输出控制，可设定输出电压、电流、上升时间、序列输出等，支持恒压（CV）、恒流（CC）等多种工作模式，部分设备还具备电池模拟、波形生成等高级功能。

电子负载则侧重于负载模拟与测量，具备多种工作模式，如定电流（CC）、定电压（CV）、定电阻（CR）和定功率（CP）。例如，在CC模式下，电子负载可保持吸收恒定电流，用于测试电源的负载调整率；在CV模式下，可模拟电池充电过程，测试充电器的限流特性。

三、应用场景对比

可编程直流电源广泛应用于研发、生产、质检等环节，为待测设备供电，适用于电池模拟、IC测试、老化试验等场景。

电子负载则主要用于电源类产品的性能验证，如开关电源、适配器、充电器、太阳能板、燃料电池等的带载能力、效率、瞬态响应和保护功能测试。它常与直流电源配合使用，形成完整的测试系统。

四、系统角色关系

两者常成对出现：可编程直流电源为被测设备供电，电子负载则接在被测设备输出端，模拟其负载，从而完成闭环测试。例如，在测试一个DC-DC转换器时，可编程直流电源作为输入电源，电子负载则接在输出端，模拟实际负载变化。

综上所述，可编程直流电源是“供能者”，电子负载是“耗能者”；前者提供电能，后者消耗电能以实现测试目的。理解二者区别，有助于科学搭建测试系统，提升测试精度与效率。
