电源动态响应测量要点

发布日期:2025-07-10 14:02:53         浏览数:

电源作为电子设备的核心,其稳定性与可靠性至关重要。动态响应性能是评估电源品质的关键指标,包括负载动态响应和电源动态响应,直接反映电源在负载快速变化时的稳压能力。

电源动态响应测量要点(图1)


核心概念与测试价值

负载动态响应指恒压模式下,输出电流阶跃变化后,输出电压恢复至规定范围的时间;恒流模式则对应输出电压阶跃时的电流恢复时间。这一指标无需修改电源,测试连接简单、速度快,适合量产在线检测,与伯德图测试相比更具灵活性。

优良电源的动态响应应具备恢复时间快、电压跌落 / 过冲小的特点,通常需配合 45° 以上的相位裕度,确保负载波动时波形无振铃或快速衰减。

测试原理与环境搭建

电源系统可简化为功率变换(G (s))与控制反馈(H (s))组成的闭环系统,其稳定性由相位裕度和幅值裕度判定。动态响应测试通过在输出侧施加扰动(负载电流阶跃),观测电压变化评估系统性能。

测试需配备:

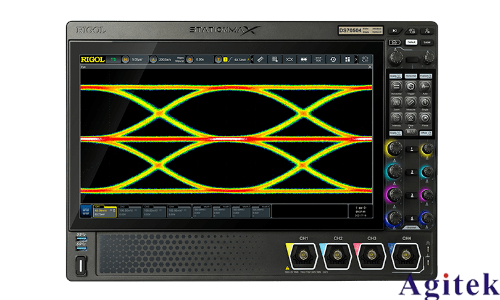

示波器(如 RIGOL DS/MSO7000 系列)

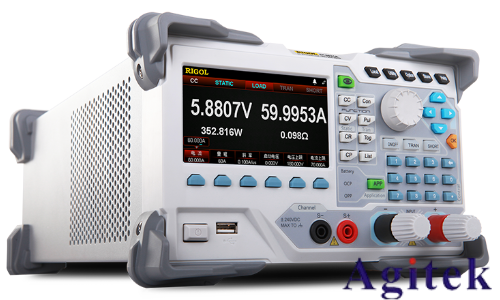

电子负载(DL3000)

电压探头(如 PVP2350)与电流探头(RP 或 PCA 系列)

适配供电设备(DP700/800 等)

连接时需注意:电压探头接电源输出端,电流探头卡于输出地线;缩短线缆长度并绞合,避免寄生电感干扰;大电流场景优先从 Sense 端采样电压。

操作步骤与波形分析

参数设置:电子负载设为 CC 模式,A 值取额定电流,B 值初始设为 A 的 80%,斜率调至最大,频率以 1kHz 50% 占空比为起点。

示波器配置:电压通道设 AC 耦合(50-100mV/Div),电流通道触发(上升沿),确保探头衰减比适配高压测量。

波形判断:

理想波形应无明显振铃,恢复迅速;

严重振铃说明相位裕度过低,需优化环路;

电压台阶可能因负载调整率差或采样点错误导致;

过大跌落 / 过冲多与输出电容容值、ESR 不匹配或布线有关。

电源动态响应测量要点(图2)

通过动态响应测试,可快速定位电源设计缺陷,结合相位裕度调整,平衡响应速度与稳定性,为电源量产与优化提供关键依据。
