泰克示波器DPO2000B系列连接电脑指南

您可能希望记录所做的工作以备将来参考。不必将屏幕图像和波形数据存储到 USB 闪存驱动器，然后再生成报告，而是直接将图像和波形数据的副本发送到远程 PC 进行分析。也可通过计算机控制远程位置的示波器。

将示波器与计算机连接的方法有两种，即通过 VISA（Virtual Instrument Software Architecture， 虚拟仪器软件架构）驱动程序和 e*Scope Web 工具。使用 VISA 通过软件应用程序使计算机与示波器 进行通信。使用 e*Scope 通过 Web 浏览器与示波器进行通信。

使用 VISA

VISA 允许 MS-Windows 计算机从示波器采集数据，供 PC 上运行的分析软件包使用，例如 Microsoft Excel、 National Instruments LabVIEW 或自己创建的程序。可以使用常见的通信连接（例如 USB 或 以太网）将计算机连接到示波器。

要在示波器和计算机之间设置 VISA 通信，请执行以下操作：

在计算机上载入 VISA 驱动程序。

驱动程序位于示波器附带的合适光盘上，或从 Tektronix software finder（软件查找）网页 (www.tektronix.com) 下载。

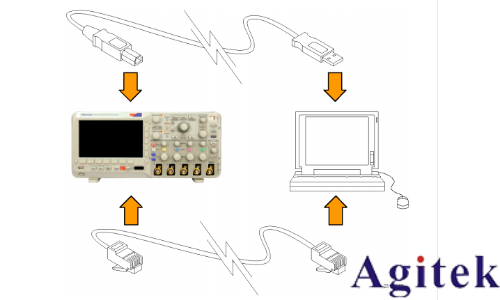

2. 使用合适的 USB 或以太网电缆将示波器连接到计算机。

说明： 需要 DPO2CONN 模块进行以太网连接。

要在示波器和 GPIB 系统之间进行通信，请使用 USB 电缆将示波器连接到 TEK-USB-488GPIB-to-USB 适配器。然后使用 GPIB 电缆将该适配器连接到 GPIB 系统。关闭后再打开示波器的电源。

3. 按下 Utility。

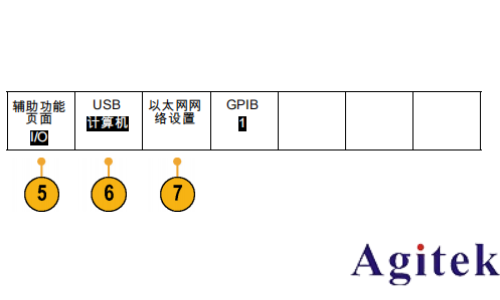

4. 按“辅助功能页面”。

5. 旋转通用旋钮 a 选择 I/O。

6. 如果在示波器与计算机之间连接 USB 电缆，则示波器自动进行 USB 设置。

在下方 bezel 菜单上检查 USB 确保已经启用。如果未启用，按侧面bezel 菜单中的 USB 并进行正确选择。

7. 要使用以太网，请按“以太网网络设置”。

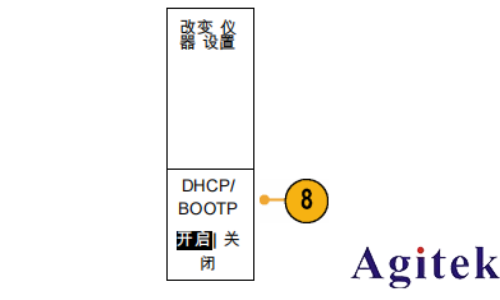

8. 如果使用的是 DHCP 以太网络并使用直连电缆，请在侧面 bezel 菜单中将 DHCP 设置为“开启”。如果使用的是交叉电缆，则将该选项设置为“关闭”，然后设置一个硬编码 TCPIP 地址。

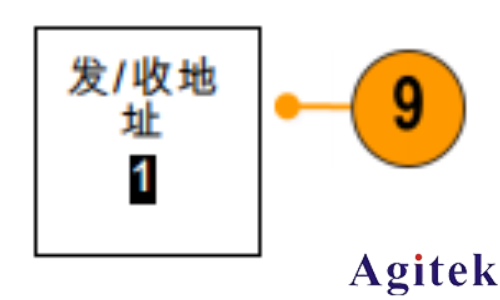

9. 如果使用的是 GPIB，则按 GPIB。使用通用旋钮 a 在侧面 bezel 菜单中输入 GPIB 地址。

这将设置连接的 TEK-USB-488 适配器的 GPIB 地址。

10.在计算机上运行应用程序软件。

快速提示

示波器附带的光盘内提供多种基于 Windows 的软件工具，其设计用于确保示波器与计算机之间的有效连接。提供有工具栏用于增强与 Microsoft Excel 和 Word 的连接。另有一个名为 OpenChoiceDesktop 的独立采集程序。

USB 主机端口

使用前面板 USB 2.0 主机端口连接 USB 闪存驱动器和键盘。

USB 设备端口

使用后面板 USB 2.0 设备端口连接 PC 或 PictBridge 打印机。

使用 e*Scope

e*Scope 允许从工作站、 PC 或笔记本电脑上的浏览器访问通过 Internet 连接的 MSO2000B 或

DPO2000B 系列示波器。 无论身在何处，您的示波器就像您身边的浏览器一样。

要设置示波器与运行于远程计算机上的 Web 浏览器之间的 e*Scope 通信，请执行以下操作：

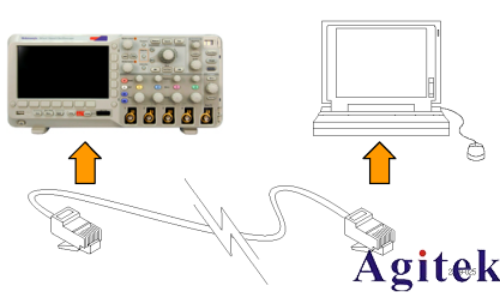

1. 使用相应的以太网电缆将示波器连接到计算机网络。

说明： 需要 DPO2CONN 模块进行以太网连接。

如果直接连接到计算机，则需要使用交叉以太网电缆。如果连接到网络或集线器，则需要使用直连以太网电缆。

2. 按下 Utility。

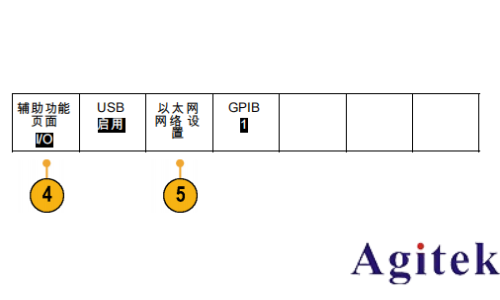

3. 按“辅助功能页面”。

4. 旋转通用旋钮 a 选择“I/O”。

5. 按“以太网网络设置”。

6. 在 DHCP 以太网网络上如果使用动态寻址，请在侧面 bezel 菜单中将DHCP 设置为“开”。如果使用静态寻址，请将该选项设置为“关”。

7. 按“改变仪器设置”。如果使用DHCP，请记录以太网地址和仪器名称。如果使用静态地址，请输入要使用的以太网地址。

说明： 根据示波器所连网络的类型和速度，按下 DHCP/BOOTP 按钮后可能不会看到 DHCP/BOOTP 字段立即更新。可能需要几秒钟才能更新。

8. 启动远程计算机上的浏览器。在浏览器地址行中，输入 IP 地址，或者，如果示波器中的 DHCP 设

置为“开”，则只需输入设备名称即可。

在 Web 浏览器上，现在应看到 e*Scope 屏幕显示出示波器的显示器。如果 e*Scope 屏幕未出现，

请重新运行该过程。如果仍未出现，请联系安泰测试。
