是德频谱分析仪N9342C测量信号失真

识别由频谱仪产生的失真高电平输入信号可能会导致频谱仪产生失真信号，此失真信号会掩盖输入信号上所要测量的真实失真。用户可以通过使用轨迹和射频衰减器来识别哪些信号，如果有的话，是由仪器内部产生的失真。

此例中，我们用一个信号发生器输出的信号作为信号源来识别谐波失真分量是否由频谱仪产生。

1 将信号发生器连到频谱仪的 RF IN。输入的信号源的频率和幅度分别设为 200 MHz，-10 dBm。

2 设置频谱仪中心频率和扫宽 :

• 按 [PRESET] ( 恢复为出厂设置 )

• 按 [FREQ] > 400 > MHz

• 按 [SPAN] > 700 > MHz

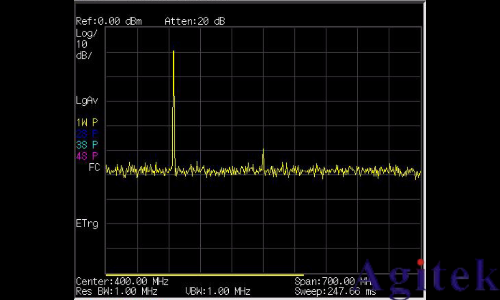

此信号在频谱仪的输入混频器处所产生的谐波失真分量

( 以 200 MHz 的间隔与原 200 MHz 信号依次排开 ) 。

3 将中心频率改为第一次谐波处的频率值：

• 按 [Peak]

• 按 [Marker] > { 标记移到 } > { 到中心 }

4 将扫宽改为 50 MHz，并重新将信号显示在屏幕中央：

• 按 [SPAN] > 50 > MHz

• 按 [Peak]

5 设置衰减为 0 dB：

• 按 [Amptd] > { 衰减 } > 0 > dB

• 按 [Marker] > { 标记移到 } > { 到参考 }

6 为了辨别谐波失真分量是否由频谱仪产生，先在轨迹2 中显示输入信号：

• 按 [Trace] > 轨迹 2

• 按 [Trace] > { 刷新 }

7 先允许轨迹 2 进行刷新 ( 最少进行两次扫描 )，然后保存轨迹 2 中的数据，并在轨迹 2 的谐波分量上放置一个差量标记：

• 按 [Trace] > { 静止 }

• 按 [Peak]

• 按 [Marker] > { 模式 }> { 差量 }

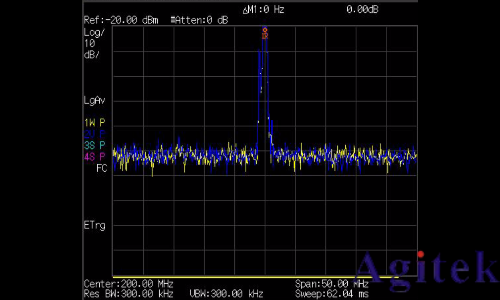

如图 ，频谱仪上现在显示的是轨迹 2 中存储的波形数据以及轨迹 1 中正在被测量的数据。 差量标记指示的读数为参考标记和当前激活的标记之间的幅度差。

8 按 [AMPD] > { 衰减 } > 10 > {dB} 将射频衰减调高到10 dB。

差量标记的幅度差读数受以下两个因素的影响：

1) 增大输入衰减会使信噪比恶化。从而导致差量标记读数为正。

2) 频谱仪内部电路对谐波的损耗会导致差量标记读数为负，大的差量标记读数表明有重大的测试误差。可以通过设置输入衰减，使差量标记的读数最小。
