罗德与施瓦茨示波器解决电源完整性（PI）的5个高级技巧

在高速数字系统与精密电子设备设计中，电源完整性（Power Integrity, PI）直接关系到系统的稳定性与可靠性。罗德与施瓦茨（R&S）示波器凭借其高带宽、低噪声前端和高采样率等优势，成为电源完整性测试的利器。结合其高性能硬件与智能分析功能，以下是使用R&S示波器解决PI问题的5个高级技巧。

一、精准测量电源纹波，优化探头与接地方式

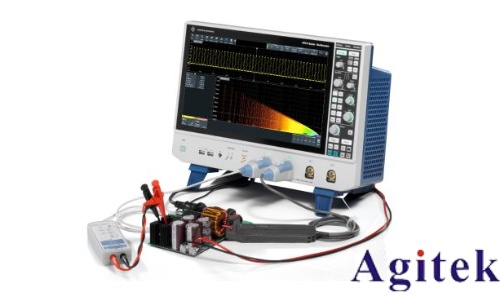

电源纹波是PI评估的核心参数。使用R&S示波器测量时，应选用低噪声、高阻抗探头（如R&S®RT-ZPR20电源轨探头），并采用最短接地路径，减少地环路引入的电磁干扰。设置为AC耦合模式，可有效滤除直流分量，突出交流纹波成分。结合示波器的高垂直分辨率（如12bit），可精准捕捉微伏级纹波，提升测量灵敏度。

二、利用频谱分析定位噪声源

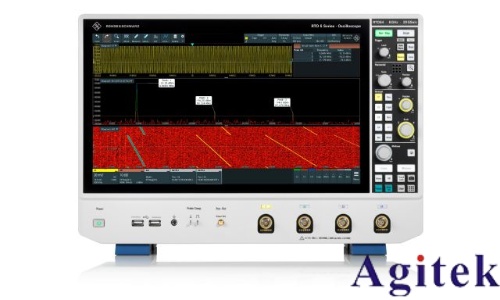

R&S示波器内置强大的FFT频谱分析功能，可将时域纹波转换为频域信息。通过观察频谱图中的峰值频率，工程师可快速识别纹波来源——如开关电源的基频及其谐波、寄生振荡或外部干扰。结合标记功能定位主干扰频率，进而优化滤波电路或调整电源拓扑结构，从根源上抑制噪声。

三、进行负载瞬态响应测试

电源在动态负载下的稳定性至关重要。通过连接电子负载并设置阶跃变化，使用R&S RTE1104等高性能示波器捕获电源轨电压波动。观察瞬态过程中的过冲、下冲及恢复时间，评估PDN（电源分配网络）的响应能力。高波形捕获率确保不遗漏偶发性异常，提升测试可靠性。

四、结合矢量网络分析仪测量PDN阻抗

电源完整性不仅关乎电压波动，更与PDN阻抗特性密切相关。使用R&S®ZNL矢量网络分析仪，可对PDN进行双端口S参数测量，获取其宽频带内的阻抗曲线。确保在关键频率范围内阻抗低于目标阻抗，避免高频噪声耦合，从而提升系统抗干扰能力。

五、善用触发与数学运算，提取微弱异常信号

在复杂电源信号中，微小的毛刺或周期性扰动往往预示潜在风险。利用R&S示波器的边沿触发、脉宽触发或模板触发功能，可稳定捕获特定事件。结合低通滤波或差分运算，可去除主信号成分，突出异常噪声，便于深入分析。

综上所述，借助罗德与施瓦茨示波器的高精度测量、频域分析与智能触发功能，工程师可全面洞察电源系统行为，从纹波控制到阻抗优化，实现真正意义上的电源完整性保障，为高性能电子系统保驾护航。
