用普源MSO5000系列解码100BASE-T1关键波形与眼图

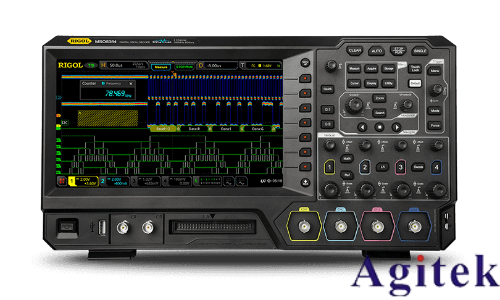

随着汽车电子与智能网联技术的快速发展，车载以太网逐渐成为高速数据传输的核心技术之一。100BASE-T1作为车载以太网的重要标准，其信号速率高达100Mbps，采用差分传输方式，对测试设备的带宽、采样率及协议解码能力提出了更高要求。普源MSO5000系列混合信号示波器凭借其高带宽、高采样率和强大的协议分析功能，成为解析100BASE-T1关键波形与眼图的理想工具。

首先，在硬件配置上，MSO5000系列提供高达1GHz的带宽和最高5GSa/s的实时采样率，足以准确捕获100BASE-T1信号的快速边沿与高频成分。其低噪声前端和高垂直分辨率确保了信号细节的清晰呈现，为后续的波形分析与眼图生成奠定了坚实基础。测试时，需使用差分探头连接TP1与TP2测试点，以获取完整的差分信号波形，避免共模干扰影响测试结果。

在波形捕获后，利用MSO5000内置的协议解码功能，可对100BASE-T1进行物理层解码。示波器支持多种车载以太网标准解析，能自动识别帧结构、前导码、SFD（帧起始定界符）、MAC地址、数据负载及CRC校验等关键字段。通过颜色标记与时间关联，用户可直观查看数据帧的时序关系，快速定位通信异常或协议错误。

眼图分析是评估100BASE-T1信号质量的核心手段。MSO5000支持一键生成眼图，通过叠加大量比特周期，直观展示信号的抖动、噪声、上升/下降时间及码间干扰（ISI）情况。理想的眼图应“睁开”充分，交叉点集中，上下边缘清晰。若眼图闭合或抖动明显，则可能提示传输链路存在阻抗不匹配、电磁干扰或端接不良等问题。

此外，MSO5000还提供眼图模板测试功能，用户可载入标准模板进行自动合规性判断。若波形触及模板禁区，示波器将标记违规事件，便于工程师快速评估设计是否符合OPEN Alliance等组织的物理层规范。

综上所述，普源MSO5000系列示波器不仅具备解析100BASE-T1波形所需的高性能硬件，更集成了专业的协议解码与眼图分析工具，能够高效完成信号完整性验证与故障诊断。在车载以太网开发与测试中，其强大的综合分析能力显著提升了调试效率，是工程师不可或缺的技术助手。
