TH2851系列实现精密陶瓷600℃高温无损精准测试

精密陶瓷作为材料科学前沿，其研究因传统陶瓷性能局限与现代工业需求而起。20世纪中叶后，理论技术融合推动材料科学进步，研究者经原子级设计与工艺控制，将陶瓷升级为高端功能材料，突破固有缺陷，在极端环境等方面优势突出，成为多领域产业升级关键基础。

多重角色

半导体设备：高硬度、高弹性模量、高耐磨、高绝缘、耐腐蚀、低膨胀等特性，使其成为支撑、保护、导流等功能的理想材料；

人体植入物：精密陶瓷的生物相容性、耐磨性和抗感染性能，使其成为骨科、牙科等医疗领域的理想材料；

航天发动机：耐高温、低密度、高强度等特性，使其成为航天发动机热端部件和热防护系统的关键材料。

二、解决方案：氮化铝材料高温测试

（一）客户情况

一家在精密陶瓷材料领域具备深厚技术积淀，专注于其研发、生产与销售的高新技术企业，拟对一批氮化铝材料展开全面且系统的性能测试。

（二）测试要求

本次测试设定温度变化范围为从室温逐步升高至600℃，在升温过程中，每提升1℃的温度节点，均对材料在400kHz以及13.56MHz这两个频率下的介电值进行精确测量。

（三）解决方案

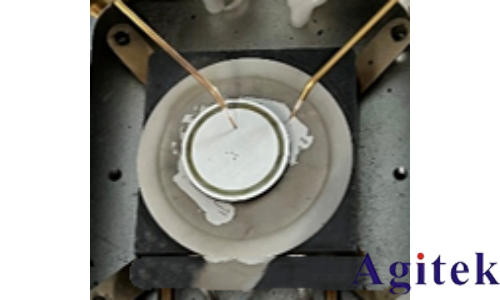

为确保测试精度与效率，推荐使用TH2851系列精密阻抗分析仪+升温夹具+高温箱+上位机软件+液氮（降温），其核心优势如下：

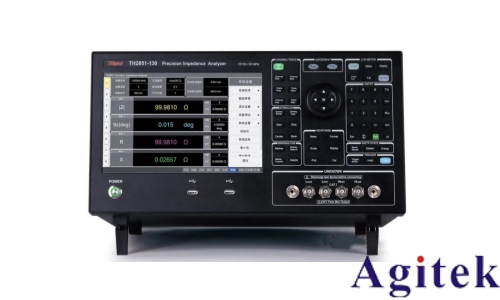

TH2851系列精密阻抗分析仪采用先进自动平衡电桥原理，四端对测试配置，具备高精度、高稳定性和一致性、高速度和高分辨率和高兼容性等优势，配备10.1英寸电容式触摸屏，基于Windows 10操作系统打造全电脑化操作界面，操作智能便捷。

(一)、高精度

TH2851系列采用宽带自动调零型自动平衡电桥技术，四端对测试配置，在10Hz - 130MHz频率、25mΩ - 40MΩ阻抗范围内，可实现理想10%测量精度，最高精度达0.08%，远超射频反射测量法的阻抗分析仪与网络分析仪。

(二)、高速度、高稳定性和高一致性

（图1）

（图2）

本次测试有着严格的要求，在温度以每1℃为间隔逐步提升的过程中，对于材料在400kHz和13.56MHz这两个频率下的介电值，都需要进行精确无误的测量，以确保测试数据的准确性和可靠性。

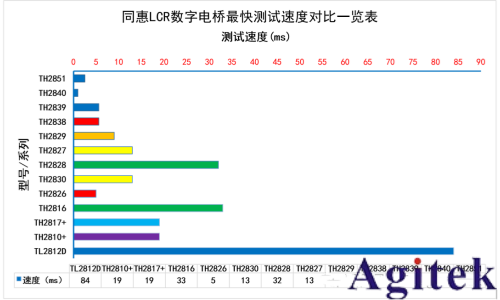

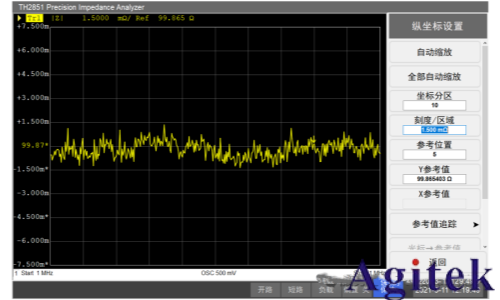

TH2851系列在测试速度上具备显著优势，其最快测试速度可快至2.5ms（见图1）。图2展示的是在测试速度为5、测试频率为1MHz时，对100Ω电阻进行测量所得到的曲线，该仪器的轨迹噪声≤0.003%（也就是≤±0.0015Ω），这一特性使得它在高精度测量场景中具有极高的应用价值。

(三)、测试参数丰富

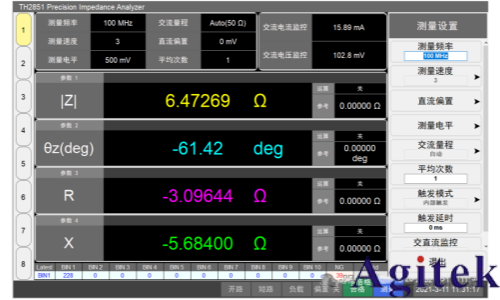

TH2851系列在单次的测量显示中，最多可以同时显示4个测量参数来显示被测结果，可选择的参数如：|Z|、|Y|、θz (rad)、θy (rad)、θz (deg)、θy (deg)、Rs、Rp、Ls、Lp、Cs、Cp、R等。

(四)、增强的列表扫描功能

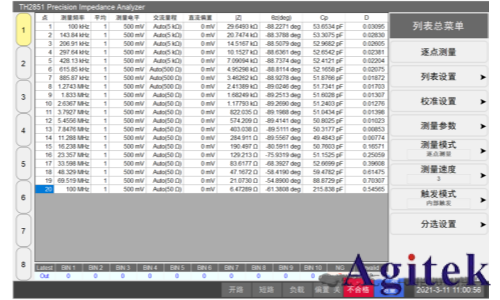

TH2851系列具备强大且灵活的列表扫描功能，能够支持最多设置高达1601个点的列表扫描任务。在扫描过程中，每一个点都拥有独立且精细的设置权限，用户可以针对每个点单独设定测试频率，精准调控至所需的频率值以满足多样化的测试场景

(五)、高兼容性

TH2851系列为用户提供了多样化的连接选择，借助系统控制器与接口，用户能够通过GPIB、LAN、USB或RS232等接口，将外部控制器与TH2851轻松相连。不仅如此，它还支持SCPI指令集，兼容性表现极为出色。

（四）经验与总结

材料科学持续突破边界，以分子级精准设计与极端环境适应性重塑产业格局。同惠电子紧跟这一浪潮，以创新为引擎，深耕精密测试仪器研发，为半导体、新能源、生物医疗等领域的材料革新提供全流程检测支持，以硬核技术护航中国制造向高端化跃迁。
