同惠TH2851阻抗分析仪的四端子对测量技术解析

在现代电子测试领域，阻抗测量的精度与稳定性直接关系到产品研发与质量控制的成败。尤其在高频、高精度应用场景中，如电机、滤波器、高频PCB及新型材料测试，传统的两线测量方式已难以满足需求。为此，同惠电子推出的TH2851系列阻抗分析仪，凭借其先进的四端子对（4TP）测量技术，为高精度阻抗测试提供了强有力的技术支持。

一、四端子对测量：突破传统局限

四端子对测量技术，又称“开尔文连接法”，通过将电流激励端与电压检测端分离，有效消除了测试线阻抗和接触电阻对测量结果的影响。在高频环境下，导线电感和分布电容会显著影响测试精度，而四端子对结构通过优化电磁场分布，最大限度减少了引线寄生参数的干扰，确保在宽频范围内实现稳定、准确的测量。

TH2851系列配备专用的TH26047A四端对测试夹具，专为高频阻抗测试设计，支持10Hz至130MHz的宽频测量范围，完全覆盖客户对9kHz-120MHz电机端子阻抗测试的需求。该夹具采用精密同轴结构，确保信号传输的完整性，同时具备良好的屏蔽性能，抑制外部电磁干扰。

二、全电脑化操作，智能高效

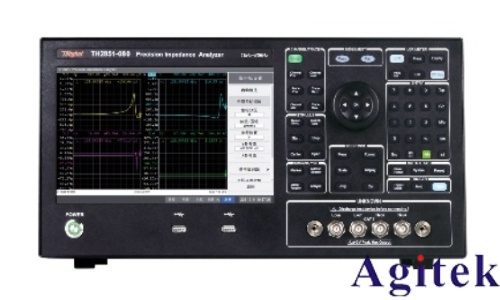

TH2851系列基于Windows 10操作系统，实现全电脑化操作界面，用户可通过触控屏或外接键鼠进行直观操作。测试过程中，仪器自动平衡电桥原理确保在全频段内保持高精度，基本阻抗精度达0.08%，典型值优于±0.045%。对于需采集200个频率点并绘制阻抗曲线的测试任务，TH2851支持高达1601个扫描点位，轻松完成密集频率扫描与数据记录。

其内置的曲线分析功能，可实时显示阻抗幅值、相位、阻抗角等参数随频率的变化趋势，便于工程师快速识别谐振点、阻抗匹配状态及共模/差模特性。在电机三端子测试中，通过组合测量不同端子间的差模与共模阻抗，可全面评估电机的电磁兼容性与高频性能。

三、应用场景广泛，助力研发升级

除了电机测试，TH2851的四端子对测量能力广泛适用于高频元件、LTCC器件、EMI滤波器、高频材料特性分析等领域。其高分辨率与宽动态范围，使其成为研发、质检与教育实验的理想工具。

综上所述，同惠TH2851阻抗分析仪不仅在硬件设计上实现了技术突破，更通过智能化软件平台提升了用户体验。四端子对测量技术的引入，标志着国产高端仪器在精密电学测试领域迈出了关键一步，为我国电子产业的高质量发展提供了坚实的技术支撑。
