阻抗分析仪TH2851测量小阻抗的实用技巧

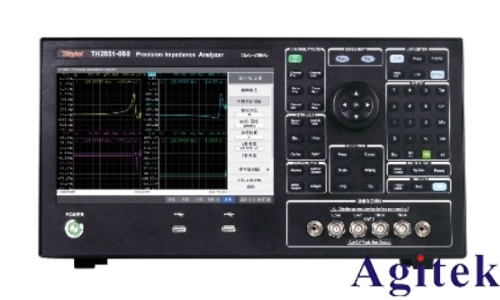

在现代电子测试领域，毫欧级甚至微欧级的小阻抗测量对电源管理、电池性能评估及高频电路设计至关重要。同惠TH2851阻抗分析仪凭借1Hz-1MHz的宽频范围和0.1%的高精度，成为小阻抗测量的理想工具。然而，微小的误差源如引线电阻、接触不良或环境干扰都可能显著影响结果。以下是提升TH2851测量小阻抗准确性的五大核心技巧。

一、采用四线开尔文夹具，消除引线影响

测量小阻抗时，传统两线法会将引线电阻计入测量值，造成显著误差。应优先选用四线开尔文测试夹具（如标配TH26047），通过分离激励电流与电压检测回路，有效消除引线电阻和接触电阻的影响，确保测量结果真实反映被测件（DUT）的实际阻抗。

二、严格执行系统校准程序

校准是保证测量精度的基础。开机后应等待30秒完成自检，进入“System→Calibration”菜单执行“Full Calibration”，依次完成开路、短路和负载校准。特别提醒：校准前需清洁测试端口与夹具，避免氧化层或污渍引入误差。对于高精度需求，建议进行“夹具补偿”，尤其是在使用延长线或转接头时。

三、优化测试参数设置 合理设置参数可显著提升信噪比。测量小阻抗时，应适当提高测试电压（如1V），以增强信号响应；遵循“强信号测低阻”原则，避免弱信号被噪声淹没。同时，设置平均次数为10–20次，并开启数字滤波功能，有效平滑数据波动。扫描点数建议设为201点以上，配合100Hz以下的中频带宽，提升分辨率。

四、控制环境与连接方式

测量应在恒温（25±2℃）、恒湿（40%–60%RH）环境中进行，防止温度漂移导致读数不稳定。所有设备必须可靠接地，推荐使用屏蔽电缆并将测试系统置于法拉第笼内，以抑制电磁干扰。连接线应尽可能短，避免使用鳄鱼夹等易产生接触电阻的工具。

五、验证测量结果可靠性

校准后可先测量短路状态下的残余阻抗。理想情况下应低于几毫欧，若超过数十毫欧，则需重新清洁夹具或重复校准。此外，定期使用标准电阻（如100mΩ±0.01%）进行比对测试，可长期监控仪器稳定性。

通过上述系统化操作，不仅能充分发挥TH2851的性能优势，还能确保小阻抗测量数据的精确与可靠，为科研、质检与工程设计提供坚实的数据支撑。
