普源MSO5000系列示波器使用手册

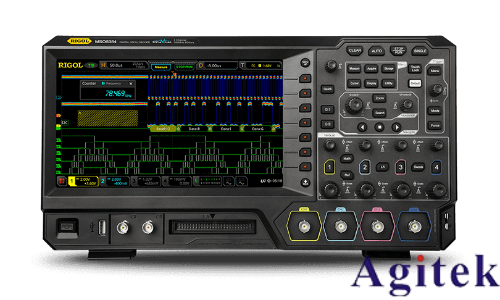

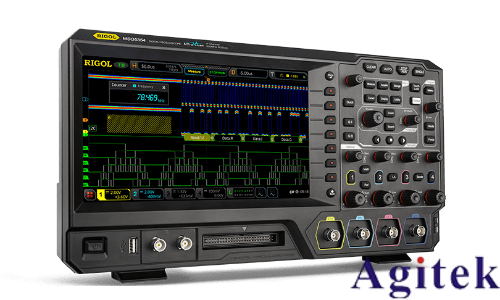

普源MSO5000系列数字示波器是一款集高性能与多功能于一体的混合信号测试利器，广泛应用于电子研发、嵌入式系统调试及教学实验等领域。本手册旨在帮助用户快速掌握其核心操作与实用技巧，提升测试效率。

一、基础操作与界面导航

开机后，示波器自动执行自检。建议预热30分钟以上，并执行“自校正”以确保测量精度。通过前面板按键可快速调用功能：按下“Measure”进入自动测量菜单，选择通道（如CH1）与测量类型（如频率、峰峰值），测量结果将实时显示于屏幕左下角。支持多轮统计，可查看平均值、最大最小值及测量次数。使用“Cursor”键可开启手动光标，配合旋钮精确定位波形点，实现电压与时间差的精准比对。

二、核心性能与测量优势

MSO5000系列具备高达350MHz带宽与8GSa/s实时采样率，采样比达23:1，确保高频信号完整还原。200Mpts超长存储深度支持长时间信号记录，有效捕捉偶发异常。其波形捕获率高达50万wfms/s，显著提升毛刺、瞬态干扰等异常信号的发现概率。示波器支持全内存硬件测量，减少人为误差，提升分析可靠性。

三、多功能集成与协议分析

该系列集示波器、逻辑分析仪、频谱分析仪、万用表、频率计等7种仪器功能于一体。16路数字通道支持混合信号同步观测，便于复杂系统调试。内置任意波形发生器可输出多种标准与自定义信号。支持45种协议解码，涵盖I²C、SPI、UART、CAN、LIN等主流通信协议，可一键解码并高亮错误帧，极大简化通信故障排查。

四、高级功能与调试技巧

启用FFT功能可将示波器切换为频谱分析仪，分析信号频域特性。使用“分段存储”与“波形录制”功能，可设置触发条件仅捕获关键事件，并添加时间戳，便于事后回放分析。推荐使用高级触发模式（如序列触发、逻辑触发）定位复杂事件。通过Web Control功能，支持浏览器远程访问与控制，实现团队协同调试。

五、维护与校准建议

定期执行自校正程序，保持设备精度。避免在高温、潮湿或强电磁干扰环境中使用。长期不用时，建议关机并断开电源。

掌握以上操作要点，将帮助您充分发挥MSO5000系列示波器的性能优势，实现高效、精准的电子系统调试。
