泰克AFG31000系列信号发生器创建脉冲波形

要创建脉冲波形：

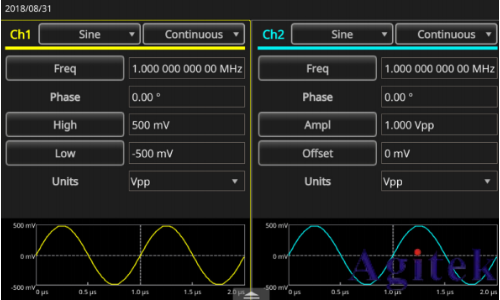

1. 选择基本。

2. 选择波形选项的下拉箭头。

3. 选择脉冲。

4. 在触摸屏上选择频率以在“周期”和“频率”之间切换。

5. 在触摸屏上选择占空比，并使用触摸屏键盘输入设置。

6. 再次选择占空比以在“占空比”和“宽度”之间切换。输入宽度设置。

7. 选择上升边沿和下降边沿，并输入上升边沿和下降边沿的设置。

脉冲波形公式

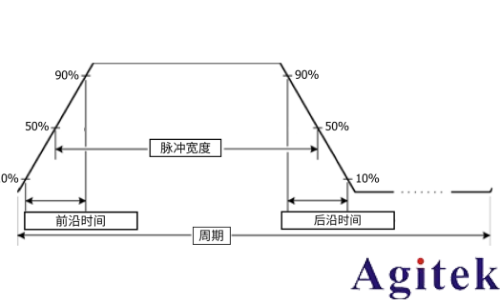

下图和公式有助于解释脉冲周期、占空比、脉冲宽度以及上升沿和下降沿时间之间的相关性。

以下脉冲波形公式应用于上升沿时间、下降沿时间、脉冲周期和脉冲宽度：

lEdge = 上升沿时间

tEdge = 下降沿时间

最大上升沿时间。此值为每个实例中三个计算值中的最小值。

如果运行模式 = 连续：

Temp1 = 0.8 * 2.0 * width – tEdge

Temp2 = ( period – width ) * 0.8 * 2.0 – tEdge

Temp3 = 0.625 * period

如果运行模式不是连续：

Temp1 = 0.8 * 2.0 * width – tEdge

Temp2 = ( period – leadDelay – width ) * 0.8 * 2.0 – tEdge

Temp3 = 0.625 * period

最大下降沿时间。此值为每个实例中三个计算值中的最小值。

如果运行模式 = 连续：

Temp1 = 0.8 * 2.0 * width – lEdge

Temp2 = ( period – width ) * 0.8 * 2.0 – lEdge

Temp3 = 0.625 * period

如果运行模式不是连续：

Temp1 = 0.8 * 2.0 * width – lEdge

Temp2 = ( period – leadDelay – width ) * 0.8 * 2.0 – lEdge

Temp3 = 0.625 * period

打开或保存任意波形

可在仪器的内部存储器和 USB 闪存驱动器。 USB 存储器中保存任意波形。如果需要保存更多波形，请使用插入 USB 端

要打开波形：

1. 选择触摸屏上的基本图标。

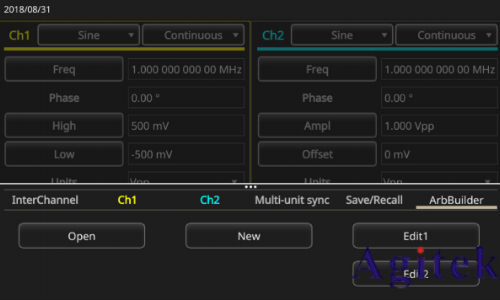

2. 在触摸屏上，向上滑动屏幕底部的白色箭头，然后转到ArbBuilder 选项卡

3. 选择打开。

要保存波形：

1. 打开波形后，选择文件。

2. 如果没有在菜单中显示“文件”，您将看到“保存”和“另存为”。如果要更改文件的名称和保存 位置，请选择另存为。如果要使用相同名称保存文件，请选择保存。
