普源示波器DHO1000设置垂直系统

本系列示波器中，DHO1072/DHO1102/DHO1202 三个型号提供 2 个模拟输入通道CH1~CH2，DHO1074/DHO1104DHO1204 三个型号提供 4 个模拟输入通道 CH1~CH4，并且为每个通道提供独立的垂直控制系统。每个通道的垂直系统设置方法完全相同，本章以四通道型号的 CH1 为例介绍垂直系统的设置方法。

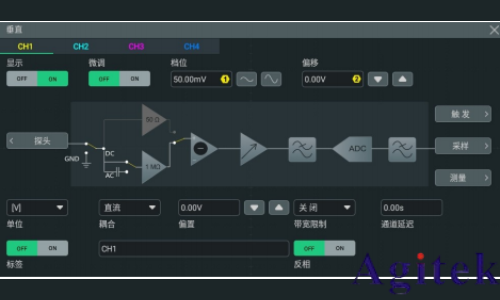

当通道被选中时，触摸屏幕下方的通道状态标签，弹出如下图所示的菜单。

打开或关闭模拟通道

打开模拟通道

将一个信号接入 CH1 的通道连接器后，可通过如下方式开启通道。

• 点击屏幕下方的通道状态标签，打开通道。

• 按前面板右侧按键 1可打开通道，该按键背灯点亮。

• 在设置垂直系统 菜单中，选择 CH1 的通道页签，显示 项选择 ON 可打开 CH1，选择OFF 关闭 CH1。

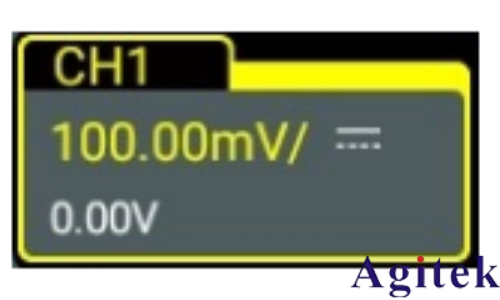

通道 1 处于激活状态时，通道状态标签如下图所示。

通道状态标签中显示的信息与当前通道设置有关（与通道的开/关状态无关）。打开通道后，根据输入信号调整垂直档位、水平时基、触发方式以及触发电平等参数，使显示的波形易于观察和测量。

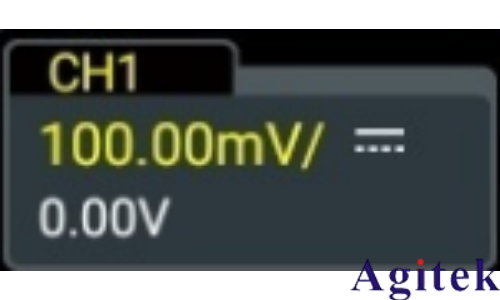

通道 1 处于已打开但未处于激活状态时，通道状态标签如下图所示。

点击屏幕下方的通道状态标签，或按前面板右侧按钮，可激活通道 CH1。您也可在垂

直系统菜单中选中 CH1 激活通道。

关闭模拟通道

可通过如下几种方法关闭模拟通道：

• 若 CH1 通道已打开，处于激活状态，可直接按前面板右侧通道键进行关闭；也可以点击屏幕下方的通道状态标签打开垂直系统菜单后，再次点击通道状态标签关闭通道。

• 若通道 CH1 处于已打开，但未激活状态，可先激活通道 CH1，再通过按键 1或通道状态标签关闭通道。

• 可以在设置垂直系统 菜单中，将通道 CH1 的 显示 功能按钮设置为 OFF，来关闭通道。

• 可以使用触摸屏进行操作，通过向下拖动通道标签来快速关闭通道。

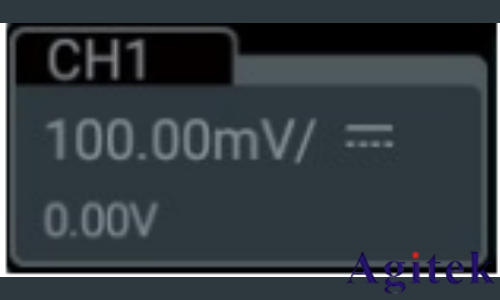

通道 1 处于关闭状态时，通道状态标签如下图显示。
