普源DG5000 系列信号发生器如何输出方波

从 CH1 输出一个频率为 20 kHz，幅度为 2.5 Vpp，偏移量为 500 mVDC，占空比为30%，起始相位为 10 °的方波。

什么是占空比

定义为方波波形处于高电平期间所占周期的百分比。

设置占空比

1. 按 Square 键选择方波，背灯变亮表示功能选中，同时屏幕下方出现该功能对应的菜单。

2. 按 占空比 软键使其突出显示，此时通过数字键盘输入“30”，然后在弹出的菜单中选择单位“％”。

占空比的范围受“频率/周期”设置的限制。

频率 ≤ 10 MHz：20％至 80％

10 MHz < 频率 ≤ 40 MHz：40％至 60％

频率 > 40 MHz：50％

您还可以通过旋钮修改该参数。

输出锯齿波

从 CH1 输出一个频率为 20 kHz，幅度为 2.5 Vpp，偏移量为 500 mVDC，对称性为80%，起始相位为 10°的锯齿波。请参考“输出正弦波”一节配置通道的参数和输出。本节只对“对称性”进行说明。

什么是对称性

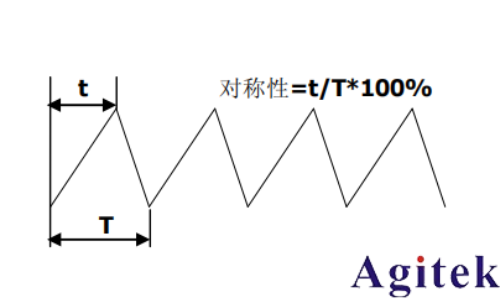

定义为锯齿波波形处于上升期间所占周期的百分比。

设置对称性

1. 按 Ramp 键选择锯齿波，背灯变亮表示功能选中，同时屏幕下方出现该功能对应的菜单。

2. 按 对称性 软键使其突出显示，此时通过数字键盘输入“80”，然后在弹出的菜单中选择单位“％”。

对称性的范围为 0％至 100％。

您还可以通过旋钮修改该参数。

输出脉冲波

从 CH1 输出一个频率为 20 kHz，幅度为 2.5 Vpp，偏移量为 500 mVDC，脉宽为 10 μs（占空比为 20%），上升沿和下降沿均为 50 ns，延时为 8 μs 的脉冲波。本节只对“脉宽/占空比”、“上升沿”、“下降沿”、“延时”和“恢复延时”进行说明。

脉宽/占空比

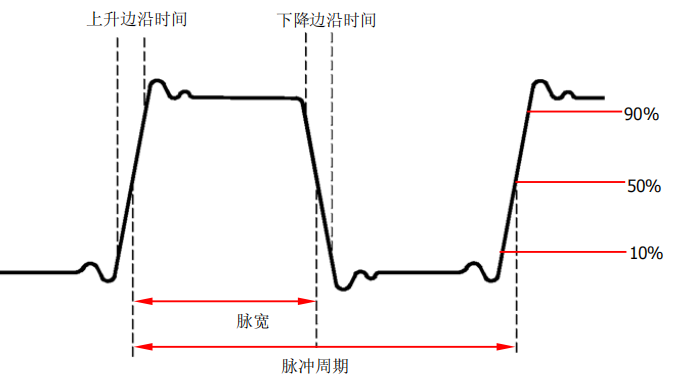

脉宽定义为，从脉冲上升沿幅度的 50%阈值处到紧接着的一个下降沿幅度的 50% 阈值处之间的时间间隔（如上图所示）。脉冲占空比定义为，脉宽占脉冲周期的百分比。

按 Pulse à 脉宽/占空比 使“脉宽”突出显示，此时通过数字键盘输入“10”，然后在弹出的菜单中选择单位“μsec”。

脉冲宽度受“最小脉冲宽度”和“脉冲周期”的限制。

最小脉冲宽度= 4 ns

脉冲宽度 ≥ 最小脉冲宽度

脉冲宽度 ≤ 脉冲周期 - 2 × 最小脉冲宽度

脉宽与占空比相关联，修改其中一个参数将自动修改另一个参数。再次按下此软键可切换至占空比的设置（此时已自动设为 20%，参考“设置占空比”进行手动设置）。脉冲占空比受“最小脉冲宽度”和“脉冲周期”的限制。

脉冲占空比 ≥ 100 × 最小脉冲宽度 ÷ 脉冲周期

脉冲占空比 ≤ 100 ×（1 - 2 × 最小脉冲宽度 ÷ 脉冲周期）

可选的脉宽单位有：sec、msec、μsec、nsec。

您还可以通过旋钮修改该参数。

上升沿/下降沿

上升沿定义为脉冲幅度从 10％阈值上升至 90％阈值所持续的时间。下降沿定义为脉冲幅度从 90％阈值下降至 10％阈值所持续的时间。

按 Pulse à 上升沿 （或 下降沿 ）使其突出显示，此时通过数字键盘输入“50”， 然后在弹出的菜单中选择单位“nsec”。

上升沿（或下降沿）的范围为 2.5 ns 至 1 ms。

可选的边沿时间单位有：sec、msec、μsec、nsec。

您还可以通过旋钮修改该参数。

延时

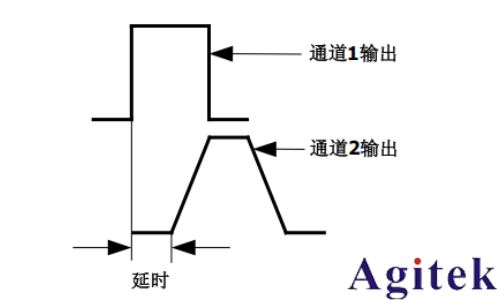

延时定义为通道输出相对于另一通道输出的延迟时间。注意，延时功能仅适用于双通道型号。

按 Pulse à 延时 软键使其突出显示。此时，通过数字键盘输入“8”，在弹出的菜单中选择单位“μsec”。

l 延时的范围为 0 s 至脉冲周期。

l 可选的延时单位有：sec、msec、μsec、nsec。

l 您还可以通过旋钮修改该参数。

恢复延时

按 Pulse，使用菜单翻页键

打开第 2/2 页菜单，按 恢复延时 软键，信号

发生器将“对齐”两个通道之间的延时。注意，恢复延时功能仅适用于双通道型号。

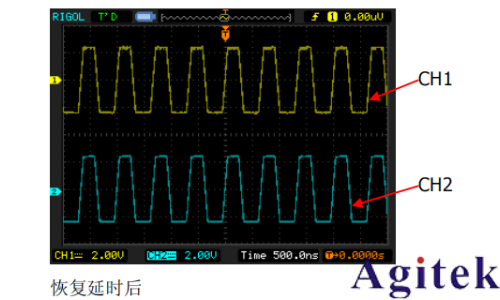

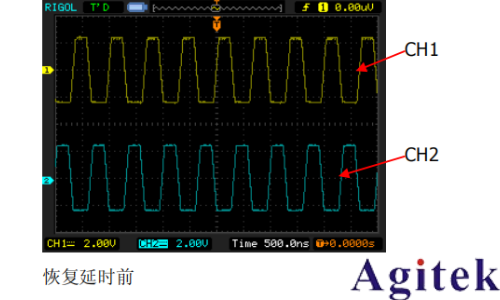

假定 CH1 与 CH2 通道输出相同参数的脉冲波。用示波器采集两个通道的波形，并使其稳定显示，可以发现示波器上显示的两个波形存在一定的延时。此时，按下信号发生器的 恢复延时 软键，示波器中的波形将呈无延时显示。

注意：对于双通道型号，在两个通道中，任一通道处于调制模式时，对应的 延时 和恢复延时 菜单置灰禁用。
