普源DG5000 系列信号发生器IQ 调制概述

IQ 调制中，两个正交信号（频率相同，相位相差 90 °的载波，一般用 Sin 和 Cos表示）与 I（In-Phase，同相分量）、Q（Quadrature Phase，正交分量）两路信号分别调制后一起发射，从而提高频谱利用率。

现代通信系统为了使频谱利用率更高，用了许多种矢量调制，如 BPSK、QPSK、QAM等。而对于数字信号而言是不会区分一个信号是不是矢量的，所以就用 IQ 调制这种方式，使数字和模拟之间搭起了矢量的桥梁。

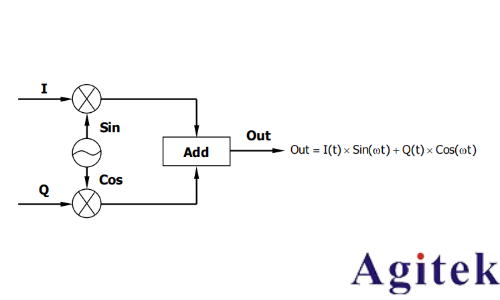

如下图所示，I 和 Q 两路信号分别与 Sin 和 Cos 两个信号相乘后再相加，输出的就 是 IQ 已调信号。

选择 IQ 调制

按 Mod → 调制类型→IQ 启用 IQ 调制功能。

启用 Mod 调制时，Sweep 或 Burst 功能将自动关闭（如果当前已打开）。

启用 IQ 调制后，信号发生器将以当前设置的载波和调制波输出 IQ 调制波形。

选择载波波形

IQ 调制的载波波形只能是正弦波。欲选择正弦波，按前面板的 Sine 键。

选择调制源

按 Mod→信号源 选择“内部”或“外部”调制源。

1. 内部源

选择“内部”调制源后，信号发生器使用当前的配置（数据码型、码速率、IQ 映射）输出 IQ 调制波。

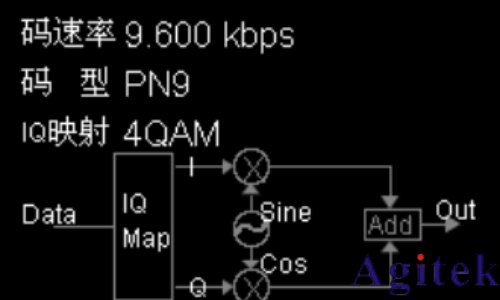

如下图所示，“码速率”为码型传输的速率，“码型”为当前选择的码型，“IQ映射”为数字信号转换为模拟信号的方式。信号发生器按照“码型”中设置的码型和“IQ 映射”指定的方式进行运算后得到用于调制载波的 I 和 Q 两路调制信号。

2. 外部源

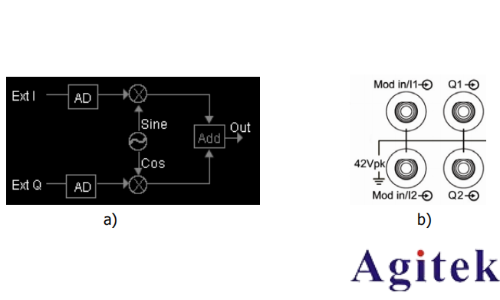

选择“外部”调制源后，信号发生器接受从后面板 Mod in/I 和 Q 连接器（如图b）输入的 I 和 Q 两路调制信号。此时，数据码型、码速率、IQ 映射 菜单置灰禁用。

如图 a 所示，信号发生器对外部输入的 I、Q 信号进行采样运算后即可得到 IQ调制信号。
