普源DG5000 系列信号发生器IQ 映射

如前所述，IQ 调制方式使数字和模拟之间搭起了矢量的桥梁。IQ 映射正是对该桥梁作用的说明。DG5000 提供了丰富的多进制数字调制方式（4QAM、8QAM、16QAM、32QAM、64QAM、BPSK、QPSK、OQPSK、8PSK、16PSK），其中 MPSK 信号（BPSK、QPSK、OQPSK、8PSK、16PSK）可以用矢量图描述，矢量端点分布在一个圆上，而 MQAM 信号（4QAM、8QAM、16QAM、32QAM、64QAM）可以用星座图描述，星座图常为矩形或十字形，M=4，8，16，32，64 时星座图均为矩形。

1. 4QAM（4-Quadrature Amplitude Modulation）

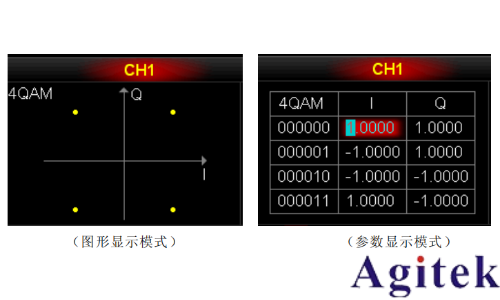

内调制时，按 选择映射 软键选择任一种调制方式（如 4QAM）。4QAM 星座图如下所示：

此时按 编辑映射 软键，打开 IQ 映射编辑界面，由图可见，4QAM 有 00，01，10 和 11 四种状态，对应四组 IQ 分量。

使用 软键选择需要编辑的数据，使用旋钮改变相应的数值，单位默认为 V。每个 IQ 分量的设置范围为-1 V 至 1 V。

按 默认值 软键可使映射关系恢复到默认状态。按 确定 软键将确认已编辑的数据并返回上一级菜单。然后，信号发生器按照当前的配置调制载波，并输出 IQ 已调信号。

其他调制方式的矢量图/星座图和映射表如下：

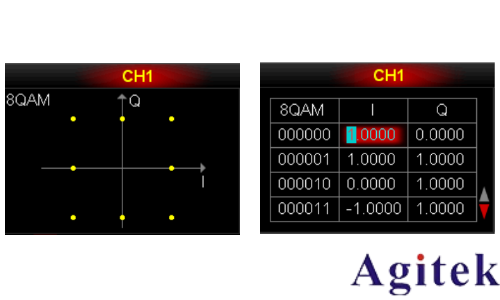

2. 8QAM（8-Quadrature Amplitude Modulation）

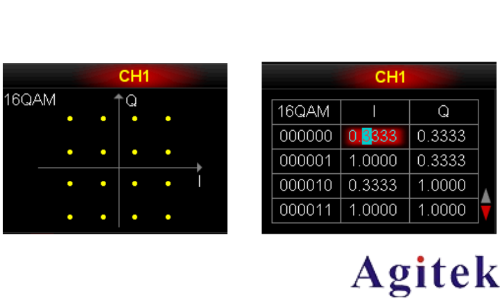

3. 16QAM（16-Quadrature Amplitude Modulation）

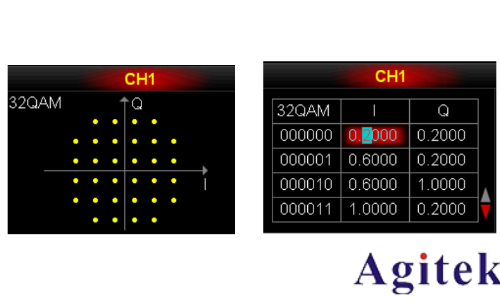

4. 32QAM（32-Quadrature Amplitude Modulation）

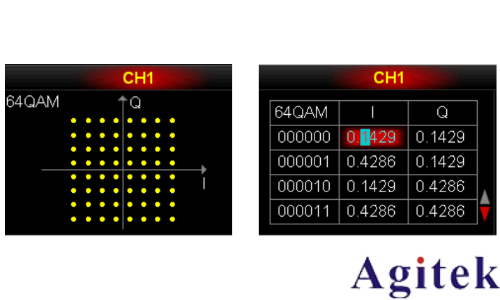

5. 64QAM（64-Quadrature Amplitude Modulation）

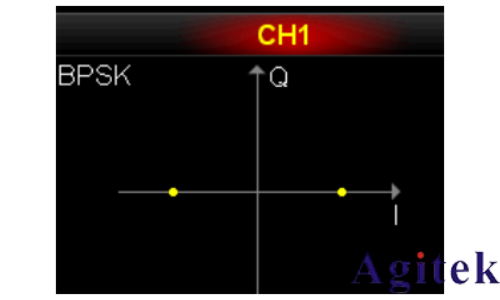

6. BPSK（Binary Phase Shift Keying）

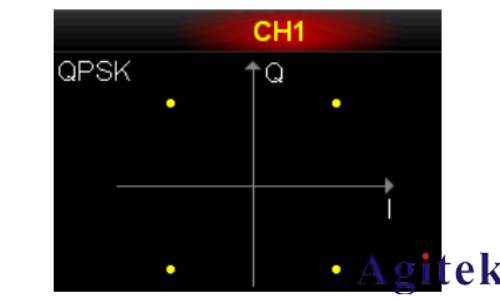

7. QPSK（Quadrature Phase Shift Keying）

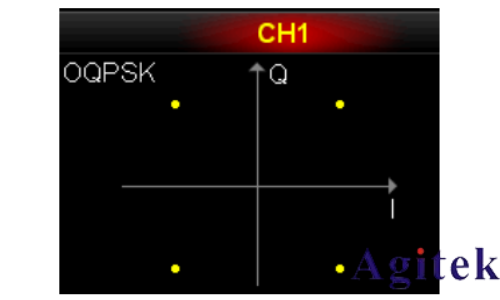

8. OQPSK（Offset Quadra Phase Shift Keying）

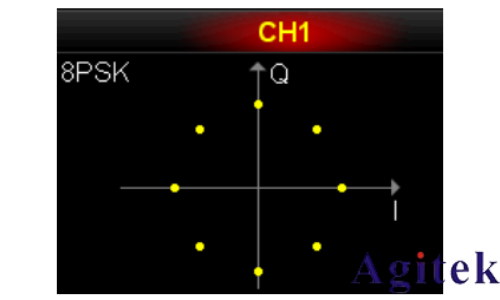

9. 8PSK（8-Phase Shift Keying）

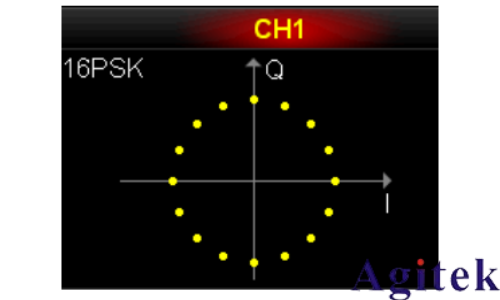

10. 16PSK（16- Phase Shift Keying）
