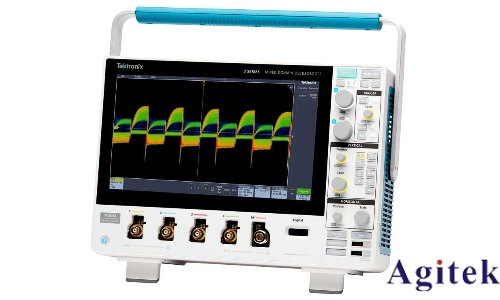

泰克混合信号示波器 MSO24, MSO222 快速入门手册

这是一篇关于Tektronix 2系列混合信号示波器MSO24和MSO22的快速入门手册，主要介绍了仪器的安全信息、安装配置、基本操作和维护等内容。以下是对这些核心内容的简要概述：

1. 重要安全信息:

 常规安全概要：用户必须遵守手册中的信息和警告，以确保安全操作，防止人身伤害和产品损坏。

 维修安全概要：只有合格人员才能执行维修程序，维修前需阅读维修安全概要和常规安全概要。

 避免火灾或人身伤害：使用合适的电源线和交流适配器，遵守所有终端额定值，不要超过产品、探头或附件的额定值。

 探头和测试导线：连接探头或测试导线前确保正确接地，使用正确的测量类别(CAT)、电压、温度、海拔高度和电流额定的探头和测试导线。

2. 合规性信息:

 安全合规性：产品符合欧盟有关废旧电子和电气设备(WEEE)以及电池的2012/19/EU和2006/66/EC号指令所规定的相关要求。

 环境合规性：产品报废处理需遵守相关规程，电池需根据当地政府法规正确处理或回收。

 使用电池电源时的安全操作事项：使用电池电源时，需连接Tektronix提供的接地线，确保仪器接地。

3. 操作要求:

 环境要求：仪器工作温度范围为0°C至+50°C，电池供电时工作温度范围为0°C至45°C，工作湿度为5%至90%（温度不高于+30°C时）或5%至60%（温度高于+30°C但不高于+50°C时），工作海拔不高于3000米。

 电源要求：电源电压24VDC，电源电流2.5A。

 输入信号要求：模拟输入通道和辅助输入的BNC处最大输入电压为300 VRMS测量类别Ⅱ，数字输入通道的最大输入电压需遵照探头额定值。

4. 安装和配置:

 安装选件升级许可证：选件升级许可证需通过USB存储设备安装，每个选件需要一个单独的许可证文件。

 检查附带的附件：确保收到所有订购物品，包括安装和安全手册、探头、仪器支架、电源线等。

 将探头连接仪器：将BNC无源探头或电缆推入通道BNC卡口连接器中并顺时针旋转锁定装置。

 机架安装选件信息：可选的机架安装套件用于在标准设备机架中安装示波器。

5. 熟悉仪器:

 前面板控件和连接器：包括采集控件、多功能旋钮、触发控件、水平控件、垂直控件、AFG/AUX OUT BNC连接器、探头连接器等。

 后面板和侧面板连接：包括数字探头连接器、USB设备端口、LAN连接器、USB主控端口、外部机壳接地片等。

 用户界面：触摸屏用户界面包含波形和绘图、测量读数和可访问所有示波器功能的触摸型控件。

6. 操作基础:

 添加要显示的通道波形：将信号连接至通道输入，点击已连接通道的Inactive Channel按钮将通道信号添加到波形视图中。

 配置通道或波形设置：双击通道或波形标记打开配置菜单，设置垂直刻度和偏置、耦合、带宽、探头设置等参数。

 自动设置以快速显示波形：点击文件>自动设置或按下前面板自动设置按钮，仪器将自动调整水平、垂直和触发设置以显示触发波形。

 如何进行信号触发：双击触发标记打开触发配置菜单，选择触发类型和条件，设置触发源和触发事件。

7. 维护:

 检查和清洁：用干燥不脱绒的软布或软毛刷清洁底座外表面，使用75%的异丙基酒精溶液清洁污垢，检查仪器外部是否有损坏、磨损和部件缺失。

 平板显示器清洁：使用洁净室擦拭布或无磨料清洁布轻轻擦拭显示器表面，避免使用磨料清洁剂或表面清洁剂。

 返回仪器进行维修：使用原来的包装箱重新运输包装仪器，如需返回仪器进行维修或校准，请致电安泰测试。

这篇快速入门手册为用户提供了关于Tektronix 2系列混合信号示波器MSO24和MSO22的安全、操作和配置等方面的详细信息，帮助用户正确安装、使用和维护仪器，确保高效、安全的操作。
