泰克混合信号示波器 MSO24, MSO222添加数学、参考或总线波形

数学波形用于根据两个或更多波形之间的操作或通过将公式应用至波形数据来创建新的波形。参考波形是为进行比 较而显示的静态波形记录。总线波形用于查看和分析串行或并行数据。

除了系统物理内存限制之外，对可添加至波形视图的数学、参考或总线波形没有任何其他限制。在 Settings（设置） 栏中

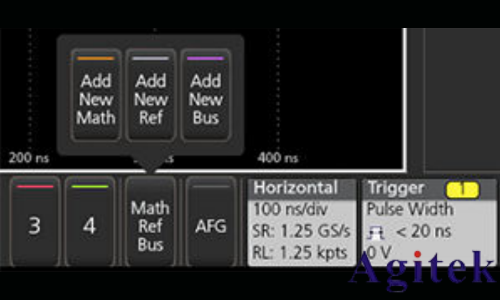

1. 点击 Math Ref Bus（数学参考总线）> Add New Math（添加新数学）、Add New Ref（添加新参考）或 Add New Bus （添加新总线）按钮。

2. 仪器会将波形添加到 Waveform View（波形视图）中，将 Waveform（波形）标记添加到 Settings（设置）栏中，并 打开配置菜单。本示例说明如何添加数学波形。

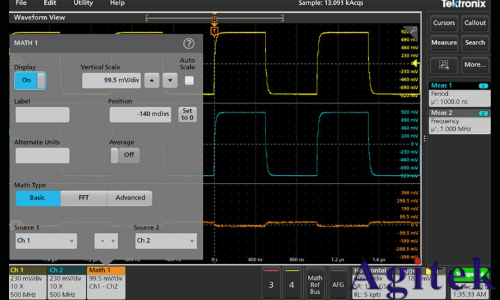

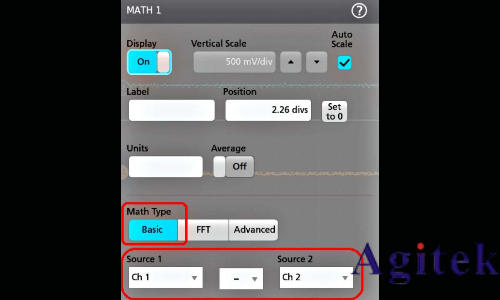

3. 使用配置菜单优化波形参数。所显示的字段将取决于菜单中的波形和选项。选项更改将立即生效。 本例说明如何添加数学波形、使用数学 Source（源）字段将通道 1 和通道 2 选择为波形源并将数学类型设置为 Basic（基本）数学运算，以及从通道 1 中减去通道 2。

4. 添加参考波形时，仪器将显示 Recall（调出）配置菜单。浏览并选择要调出的参考波形文件 (*.wfm)，然后，点击 Recall（调出）按钮。仪器显示参考波形。

5. 双击要检查或更改其波形设置的数学、参考或总线标记。请参阅配置通道或波形设置 on page 40。

6. 有关数学、参考和总线波形设置的更多信息，请点击配置菜单标题上的帮助图标。 7. 点击菜单外区域可关闭菜单。
