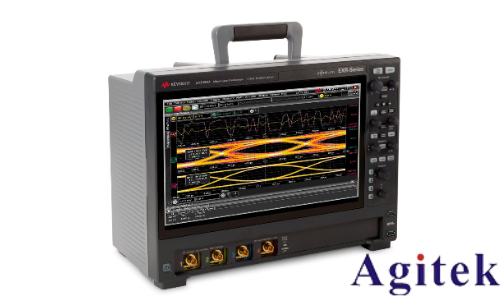

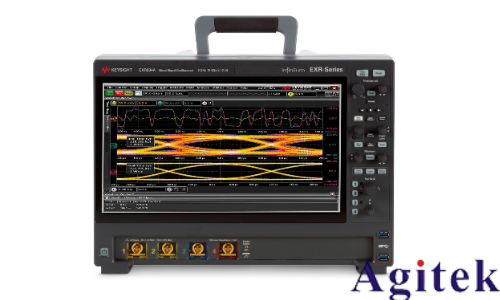

使用 Infiniium EXR 系列示波器测试开关电源探头如何设置

您的开关电源的工作电压决定了您可能需要使用高压差分有源探头。请务必根据信号选择正确的探头。 请注意，N2790A高压差分探头可用于50:1衰减设置（±140V 最大值）或 500:1 衰减设置（±1400V 最大值）。但是，示波器只会在50:1设置下进行探测。如需使用 500:1 衰减设置来探测更高电压，您必须在示波器的探头设置菜单中手动输入这个衰减系数，才能进行精确的电压测量。（要获得正确的测量结果，示波器的探头衰减系数设置与所用探头的衰减系数必须匹配。）

使用电流探头时，不要忘记在断开它与被测器件 (DUT) 的连接后，还要按下探头底座附近的消磁 (DEMAG) 按钮对其消磁。此外，如果使用 1147B 电流探头，您可以通过旋转 ZERO ADJ 指轮将偏移 归零，直到基线电流波形与断开了探头时的示波器显示屏上的接地指示标记对齐。如果使用 N2893A 或 N7026A 电流探头，偏移误差可在示波器的探头设置菜单中自动校准。

电压探头和电流探头之间的时序偏移会导致功率测量结果出现重大误差和失真，尤其是开关损耗测量更是如此。偏移校正非常关键，因为电压迹线和电流迹线之间的时序偏移即使非常小，也会导致瞬时功率读数出现很大误差。要对一对探头进行偏移校正，请使用 U1880A 偏移校正夹具向电压探头和电流探头输入同样的脉冲信号。您只需点击菜单，即可自动执行偏移校正，校正值会保存在电源测量软件中。

保存了校正值后，下次启动电源测量应用软件时，您可以使用保存的偏移校正值，也可以再次执行偏移 校正。因此，要获得精确的测量结果，千万不要忘记对电流探头和电压探头执行偏移校正。U1880A 偏移校正夹具的使用方法如下：

1. 将 U1880A 的 USB 电缆一头连接偏移校正夹具，另一头连接示波器背面的 USB 端口。

2. 选择“分析”菜单，再选择“电源分析”，然后打开窗口顶部的“设置向导”。

3.选择“偏移校正”进行校准。

4.将偏移校正夹具上的 S1 开关设置为“小回路”选项，该选项位于夹具的右边。

5.如图 3 所示，将 N2790A 高压差分有源探头（使用 50:1 衰减设置）一头连接示波器的通道 1 输入端，另一头连接 U1880A 偏移校正夹具上的 J6（红色测试点上的红线）和 J7（黑色测试点上的黑线）。

6.按照偏移校正夹具上指示的方向使用电流探头连接示波器通道 2 输入端与“小回路”，让电流流向电路板顶部。

7. 选择“校准”。
