如何使用示波器的分段存储功能更准确地捕获信号事件

示波器的分段存储功能（Segmented Memory）是一种高级数据捕获技术，它允许设备在特定时间间隔内记录多个短时事件，并将其分别存储在不同的存储段中。这对于捕捉稀疏的、间歇性的信号非常有用，例如脉冲序列、突发信号和异常事件。

原理

触发条件设置：首先，用户需要设置触发条件。触发条件可以是某个电压阈值、上升/下降沿、逻辑组合或者复杂的协议触发等。

时间间隔定义：在触发条件满足时，示波器捕获一小段信号数据，并将这些数据存储到一个单独的存储段中。在事件之间，示波器不记录数据，从而节省了存储空间。

连续多段捕获：示波器会在每次触发后重复上述步骤，分段存储每次触发后的信号数据。这些存储段可以按照时间顺序排列并保存下来。

回放和分析：捕获完成后，用户可以查看每一个存储段的数据，进行详细分析。示波器通常提供工具来快速导航和搜索这些段，从而简化了对关键事件的定位和分析。

作用

存储效率：通过只捕获和存储感兴趣的信号片段，分段存储显著提高了存储效率，避免了长时间无用数据的存储浪费。

精确分析稀疏事件：对于间歇性、稀疏出现的事件（如偶发的脉冲或干扰），分段存储能精确捕捉，而不遗漏任何重要细节。

降低死区时间：传统的连续存储方式在捕获两个事件之间可能存在较长的死区时间（即示波器无法捕获数据的时间）。而分段存储能够将这段时间最小化，提高了捕获稀疏事件的能力。

提高捕获频率：通过减少每次捕获的长度，示波器可以更快地准备好下一次捕获，从而增加了捕获稀疏事件的频率。

便捷的数据管理和分析：分段存储不仅方便后续的回放与复查，还能从中提取出有用的数据进行深入分析、统计和报告生成。

示例应用

脉冲雷达：可以捕获并分析回波信号，而忽略掉发射脉冲之间的空闲时间。

串行总线调试：可以捕捉和分析间隙较大的通信数据包。

电源瞬变分析：捕捉电源在不同负载条件下的突发变化。

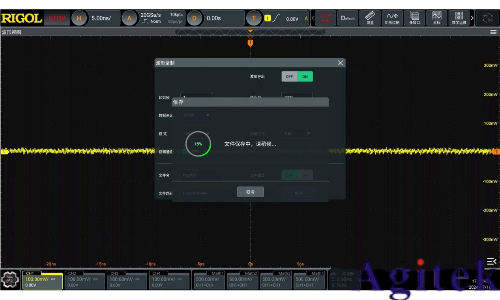

RIGOL示波器的波形录制功能与分段存储功能是一样的，特别是在RIGOL DS70000上，在06系列的固件版本开始更新了波形录制功能的一键存储功能（见下图）（目前官网05.08不支持），在波形捕获及存储两方面能完全对标分段存储功能的应用场景。

PS.在其他还不支持波形录制一键存储的示波器上，若想实现同类功能，需要波形录制的播放+上位机一帧一帧循环存储来实现，能实现一样的效果，但操作较为繁琐，耗时较长。

总之，分段存储功能为工程师和科学家提供了强大的工具，用于高效捕捉和分析复杂、多变和稀疏的信号现象。
