什么是建立和保持触发？如何捕捉到违规信号？

下面我们来看下违规测试，这就涉及了另一种触发模式“建立和保持时间”。

首先我们要明确什么建立时间和保持时间。数据从一个器件传递到另一个器件时通常使用时钟信号进行同步。而数据信号在时钟信号出现前必须要保持稳定一段时间，这样是为了确保时钟采样稳定、准确、可靠,这段时间是必要的建立时间（setup time）。另外，数据信号还需要在时钟沿出现后保持一定的时间,这个时间称之为保持时间（hold time）。 我们知道了这两个时间的概念后,在理解建立和保持时间触发就容易多了。

对于同步时钟与信号之间的建立时间和保持时间，不满足条件的区域我们称为违规区域，如何捕捉到这些违规信号呢？对于示波器来说这是个简单的事情：借助触发功能，设置相应的建立时间、保持时间，完成违规捕获任务。

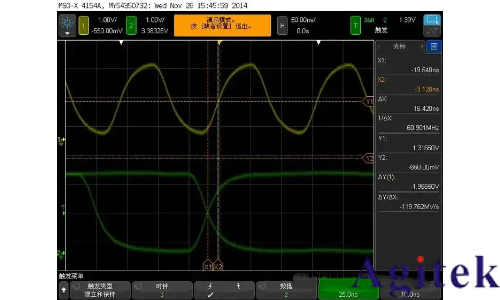

是德科技的示波器内置的“建立和保持触发”可以轻松得到建立时间和保持时间的容限。如图，示波器成功捕获到了建立时间<25ns的波形。

图  建立和保持触发

什么是依次按边沿触发？

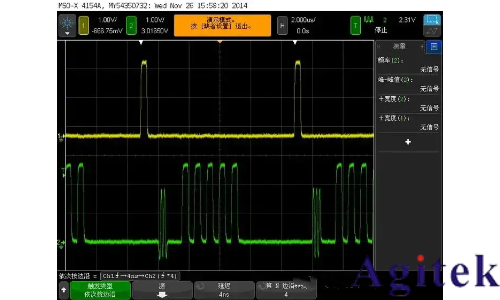

如果在做抽样检测时， 质检员想随机排查产品故障，特别是当某一信号条件达成后，延迟一段时间后的某一边沿的波形，就可以用到“依次按边沿触发”，如图，当 ch1 的脉冲上升沿来到后，示波器成功捕获到了延迟 4ns 后 ch2 中满足 Trigger Level 的第四个上升沿的波形。

图 依次按边沿触发

什么是第 N 个边沿触发？如何捕获到信号闲置一段时间后的波形？

和“依次按边沿触发”类似的，还有“第 N 个边沿触发”，可以捕获到当信号闲置一段时间后的波形，如图，示波器成功捕获了信号中时间超过 4us 后的满足 Trigger Level 的第 2 个上升沿。 示波器的这种边沿触发在实际工作中发挥着巨大的作用，快速准确发现问题。

图 第N个边沿触发除此之外，示波器还支持“视频触发”和“串行总线触发”。

“视频触发”适用于 NTSC 和 PAL 标准的、以视频 IRE 单位进行的光标测量。通过DSOX4VID 选件，将提供多种 HDTV 触发标准，例如480p/60、567p/50、720p/50、720p/60、1080i/50、1080i/、1080p/24、1080p/25、1080p/30、1080p/50、1080p/60等。

“串行总线触发”的选件非常丰富。您可以根据测试需求选择I2C、SPI或RS232或CAN、LIN等等触发和解码功能。

通过以上的描述，相信您对示波器触发方式有一定的了解。在工作中，要根据自己波形的特点来选择适合的触发类型。是德科技的示波器拥有丰富多样的触发类型，以及业界最高的波形捕获率，一定能让您在您的工作中所向披靡，能他人所不能。

示波器触发优势总结

有助于捕捉隐藏信号

降低电气噪声

提高测量精度

可用于微调触发器和数据的对齐，使其保持同步

更轻松地调查快速信号或电气干扰

示波器触发问答

什么是示波器触发电平和触发斜率？

触发电平是满足触发条件的电压。例如，如果触发器配置为在信号的上升沿开始扫描，则触发电平就是上升沿发生的电压。触发斜率是导致触发发生的信号方向。如果触发器类型设置为在信号的上升沿开始扫描，则触发斜率为正。

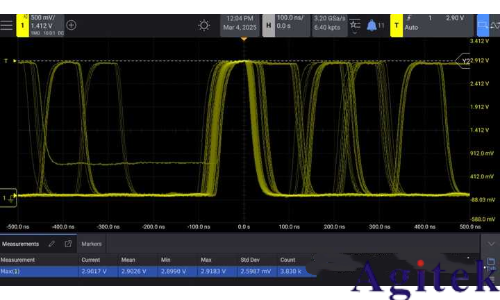

非常精确的示波器触发电平

示波器触发电平和斜率控制可以手动或自动调整。例如，要手动修改触发电平，可以使用示波器的垂直控制将轨迹定位到所需的电压电平。要调整触发斜率，可以使用触发控制选择所需的边沿（上升沿或下降沿）。您可以使用示波器的自动触发功能自动调整触发电平和斜率。

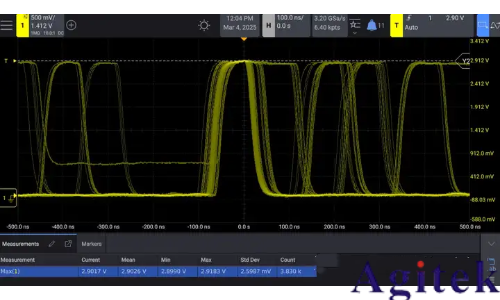

什么是示波器触发释抑 (Hold-Off)？

触发释抑是指在给定时间内禁用示波器触发器。这可确保您不会捕获来自杂散噪声的多个数据点。

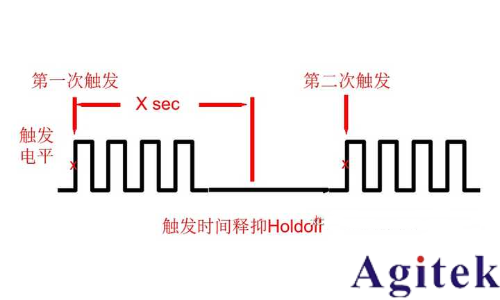

触发释抑是一种防止触发过于频繁的功能。当尝试捕获频率极高的瞬态事件时，此功能非常有用。启用触发释抑后，示波器将在触发发生后等待一段时间，然后才允许触发再次发生。这对于捕获高速信号或研究噪声信号也非常有用。

什么是示波器触发对话框？

触发对话框是数字示波器软件中的一个窗口，可用于配置触发设置。在触发对话框中，您可以选择触发图标模式、触发源、触发电平和触发斜率。它还允许您启用或禁用触发释抑功能。此功能有助于快速更改触发设置，而无需访问示波器显示菜单，从而在尝试捕获仅持续很短时间的信号时节省时间。

什么是示波器触发抖动和误触发？

触发抖动是指触发条件满足的时刻与测量扫描开始的时刻之间的差异。误触发是指触发条件满足，但测量扫描未开始。抖动和误触发可能是由电气噪声、错误的触发设置或其他因素引起的。当您尝试捕获高速信号或研究电气噪声时，抖动可能会导致问题。

什么是示波器触发源？

示波器触发源是可用于启动测量扫描的信号。最常见的触发源是示波器正在测量的通道。示波器触发源有内触发源和外触发源两种。如果选择外触发源，那么触发信号应从外触发源输入端输入，家电维修中很少采用这种方式。如果选择内触发源，一般选择通道1（CH1）或通道2（CH2），应根据输入信号通道选择，如果输入信号通道选择为通道1，则内触发源也应选择通道1.

什么是噪声抑制触发耦合？

噪声抑制触发耦合是一种功能，当触发器配置为在信号的上升沿或下降沿启动扫描时，示波器可以忽略电气噪声。这在尝试捕获高速信号或研究电气噪声时非常有用。

使用示波器的触发控件选择所需的边沿（正斜率或负斜率），然后启用噪声抑制功能。

什么是带宽限制？

带宽限制是一种限制被测信号带宽的功能。这对于降低噪声或研究电气干扰非常有用。可以使用示波器的菜单或触发对话框设置带宽限制。

什么是带宽增强？

带宽增强功能可以提高示波器的带宽。这对于捕获高速信号或研究电噪声非常有用。带宽增强通常通过提高时基设置或增加每次测量的采样数来实现。

什么是触发校正？

由于示波器中的触发路径和数据采集路径是两个独立的功能，因此触发信号与数据可能会略微不一致。如果时基设置不正确或触发信号中存在电噪声，就会发生这种情况。触发校正功能允许您微调触发信号和数据的对齐，使它们保持同步。
