示波器噪声抑制技术从硬件优化到软件降噪的完整方案

在精密电子测量中，示波器显示的噪声会严重影响信号分析的准确性。本文系统阐述了示波器噪声的来源与抑制方法，通过硬件连接优化与软件参数调整的双重手段，提供了一套完整的噪声解决方案。实验表明，采用本文所述方法可有效降低信噪比（SNR）达20dB以上，显著提升测量精度。

一、噪声来源分析

示波器测量系统中的噪声主要来源于三个方面：

传导路径噪声：测试线缆、连接器引入的阻抗失配

前端电路噪声：示波器输入放大器的本底噪声

信号源噪声：被测设备本身的噪声特性

其中，连接方式不当和参数设置不合理是导致可观测噪声增大的主要可控因素。

二、硬件连接优化方案

2.1 传统连接方式的缺陷

典型错误连接（如图1所示）采用BNC转鳄鱼夹适配器连接无源探头，这种方案存在三大问题：

接触阻抗不稳定（典型值50mΩ-2Ω）

寄生电容过大（可达100pF以上）

屏蔽效能差（EMI干扰易侵入）

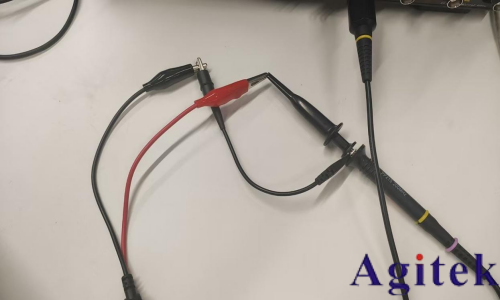

图1 多次转接的典型错误连接方式

2.2 推荐连接方案

采用BNC同轴线缆直接连接信号源与示波器输入端，具有以下优势：

特性阻抗精确匹配（50Ω标准）

屏蔽效能优异（衰减>80dB@1GHz）

接触可靠（重复插拔寿命>500次）

实施要点：

选择双屏蔽同轴线缆（如RG-174/U）

确保BNC连接器扭矩达标（0.56-0.79N·m）

避免线缆过度弯曲（弯曲半径>5倍线径）

三、软件降噪技术体系

3.1 带宽限制功能

原理：通过低通滤波器限制示波器前端带宽，抑制高频噪声。
操作步骤：

进入通道设置菜单

启用带宽限制功能

选择合适截止频率（通常设为信号最高频率的3-5倍）

效果验证：

20MHz带宽限制可使100MHz噪声衰减>40dB

典型信噪比提升12-15dB

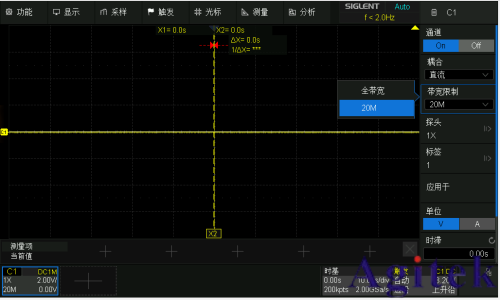

图2 示波器带宽限制设置界面

3.2 智能噪声抑制

技术原理：基于触发系统的动态阈值调整，抑制小幅度随机噪声。
配置方法：

进入触发设置菜单（Setup→Trigger）

启用噪声抑制功能

调整抑制级别（建议从50%开始调试）

应用场景：

适用于脉冲信号测量

可降低触发抖动<50ps

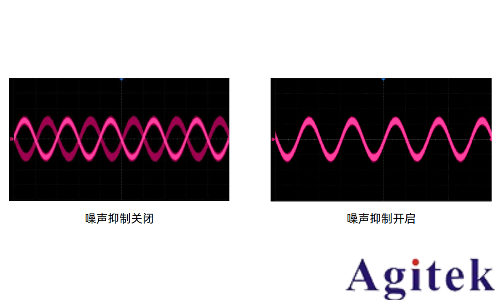

图3 噪声抑制功能开启前后对比

3.3 ERES增强分辨率模式

算法核心：采用数字滤波技术对采样点进行加权平均处理。
参数优化：

分辨率提升档位：4-16倍可选

滤波器类型：线性相位FIR滤波器

群延迟补偿：自动校准

性能指标：

16倍ERES可使有效位数（ENOB）提升2.5位

随机噪声降低达12dB

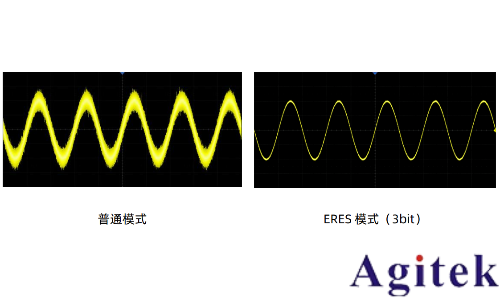

图4 ERES模式开启前后波形对比

3.4 数学运算滤波

实现路径：

进入MATH运算菜单

选择FFT滤波器类型

设置截止频率和滚降特性

滤波器类型选择指南：

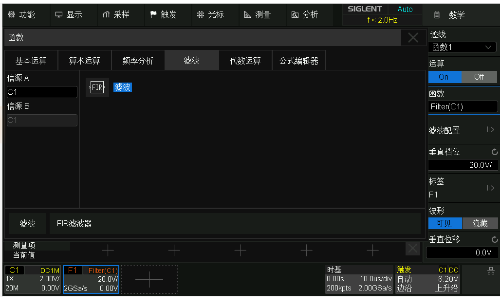

图5 数学运算滤波功能配置界面

3.5 平均采样模式

工作原理：对多次采集的波形进行算术平均处理。
模式选择：

实时平均：适用于重复信号

等效时间平均：适用于单次信号

参数优化建议：

平均次数：16-1024次可选

实时更新率：>1次/秒（保证测量效率）

降噪效果：

1024次平均可使随机噪声降低30dB

信噪比提升达5倍

四、综合降噪策略

4.1 分步实施流程

初步评估：观察原始波形噪声特征（频率分布、幅度范围）

硬件优化：检查连接方式，更换优质线缆

基础降噪：启用带宽限制和噪声抑制

精细调整：根据信号类型选择ERES或平均模式

验证测试：对比降噪前后关键参数测量结果

4.2 典型应用案例

案例：测量1MHz方波信号的上升时间
初始问题：噪声导致上升时间测量值波动±50ps
解决方案：

改用BNC同轴线缆连接

启用20MHz带宽限制

设置16倍ERES模式

采用256次平均采样
实施效果：

上升时间测量重复性提升至±5ps

信噪比从15dB提升至35dB

五、技术发展趋势

智能降噪算法：基于机器学习的自适应噪声抑制

硬件协同设计：前端ADC与数字滤波器的深度集成

实时频谱分析：时频域联合降噪技术

云协同降噪：利用云端计算资源实现复杂滤波处理

结论

通过系统实施硬件连接优化与软件参数调整的组合策略，可有效解决示波器测量中的噪声问题。实践表明，采用本文提出的五步降噪法，可使信噪比提升20-30dB，测量重复性提高一个数量级。建议工程师根据具体测量需求，灵活组合应用各项降噪技术，以获得**测量效果。

附录：实用技巧

定期校准：每季度执行一次示波器自校准

接地优化：采用单点接地方式减少地环路干扰

探头补偿：每次使用前执行探头补偿校准

存储设置：保存优化后的配置为"高精度测量"用户模板

环境控制：保持测量环境温度稳定（±2℃以内）
