泰克5系列MSO混合信号示波器

泰克5系列MSO混合信号示波器凭借卓越的性能与创新的人机交互设计，成为电子工程师在复杂系统调试中的理想工具。其核心优势在于灵活的输入配置、强大的信号分析能力以及领先的用户体验，全面应对现代高复杂度电路设计的挑战。

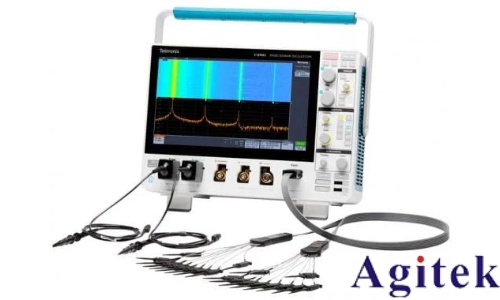

该示波器提供4、6或8个FlexChannel®输入通道，每个通道既可作为模拟输入，也可连接TLP058逻辑探头扩展为8个数字输入，实现最多64路数字信号采集，极大提升了系统观测能力。所有模拟通道带宽覆盖350 MHz至2 GHz，支持后续升级，满足从常规电路到高速总线的多样化测试需求。采样率达6.25 GS/s，标配62.5 M点记录长度，最高可扩展至500 M点，确保长时间高分辨率信号捕获，有效避免关键细节丢失。

在信号分析方面，5系列MSO具备超过50万波形/秒的捕获速率，显著提升偶发异常信号的发现概率。其采用12位ADC，配合高分辨率模式可等效达16位垂直分辨率，显著提升小信号测量精度。标配频谱视图功能，支持独立调节时域与频域参数，实现同步多域分析，摆脱传统FFT操作复杂、难以理解的局限。FastFrame™分段采集技术触发速率超500万波形/秒，适用于快速捕获瞬态事件。

仪器内置丰富的标准分析功能，包括36项自动测量、抖动（TIE）、眼图趋势、直方图及数学运算等。用户可通过拖放操作轻松添加高级测量，极大提升工作效率。此外，支持多种协议触发与解码（如I2C、SPI、CAN FD、汽车以太网等），并提供高级抖动、电源管理、逆变器分析、PAM3及矢量信号分析等选配功能，广泛适用于通信、电力电子、汽车电子等领域。

人机交互方面，5系列MSO采用创新的“手指开合-滑动-缩放”触摸屏界面，配合超大高清显示屏，操作直观流畅。其设计理念借鉴现代智能设备习惯，降低学习成本，提升调试效率。整体架构支持功能选配与带宽升级，保障设备长期使用价值。

综上所述，泰克5系列MSO不仅在硬件性能上处于行业领先地位，更通过智能化、模块化设计，为工程师提供高效、精准、可持续升级的测试解决方案，是应对当前及未来复杂电子系统挑战的强有力工具。
