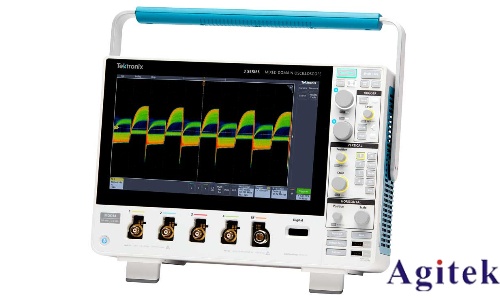

泰克6 系列 MSO 混合信号示波器

在当今嵌入式系统朝着 GHz 级时钟与总线速率飞速发展的背景下，对信号分析与调试工具的性能要求愈发严苛。6 系列 MSO 混合信号示波器凭借最低的输入噪声以及高达 8GHz 的模拟带宽，为该领域提供了顶尖的信号保真度，成为工程师攻克复杂调试难题的得力助手。

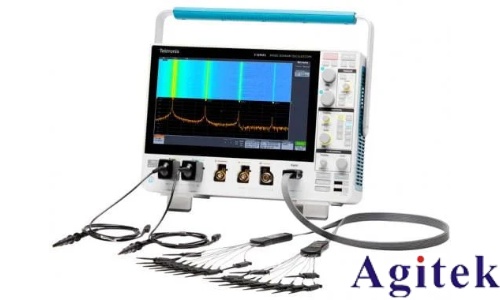

这款示波器在硬件配置上极具竞争力。它配备 4 个 FlexChannel® 输入，每个输入通道都具备强大的多功能性，既可以接入一个模拟信号，并且该模拟信号能灵活地以波形视图、频谱视图单独显示，也能实现两者同时呈现；当搭配 TLP058 逻辑探头使用时，每个 FlexChannel® 输入还可扩展出 8 个数字逻辑输入，极大地满足了多信号同步观测的需求。在带宽方面，所有模拟通道提供 1GHz、2.5GHz、4GHz、6GHz、8GHz 多种选择，且支持后期升级，能根据项目需求灵活拓展性能。采样率上，实时采样率高达 25GS/s，插值采样率更是达到 2.5TS/s，确保能精准捕捉高速信号的细微变化。记录长度同样表现出色，所有模拟 / 数字通道标配 62.5M 点，还可选择 125M、250M、500M 点或 1G 点的配置，为长时间信号采集与分析提供充足空间。

在信号捕获与观测体验上，6 系列 MSO 混合信号示波器也不逊色。其波形捕获速率超过 500,000 个波形 / 秒，能快速捕捉到罕见的信号异常。垂直分辨率采用 12 位 ADC，在高分辨率模式下更是可达到 16 位，保证了信号测量的精准度。显示部分配备 15.6 英寸（396mm）TFT 彩色屏幕，拥有 1920x1080 的高清分辨率，结合容性多触点触摸屏，搭配极具创新的手指开合 - 滑动 - 缩放操作界面，让工程师能便捷地操控与查看信号，业内超大的高清显示器也为多信号同时观测提供了清晰广阔的视野。

分析功能是该示波器的核心优势之一。标准分析功能丰富多样，光标工具涵盖波形、V 条、H 条、V&H 条，可满足不同维度的信号测量需求；支持 36 种测量类型，能快速获取关键信号参数；频谱视图功能实现了频域分析，且频域和时域可独立控制，便于全面分析信号特性；FastFrameTM 分段内存采集模式，最大触发速率超过 5,000,000 个波形 / 秒，大幅提升了信号捕获效率；还能生成时间趋势、直方图、频谱和相位噪声等图表，助力工程师深入分析信号变化规律；数学分析功能包含基本波形代数、FFT 以及高级公式编辑器，可进行复杂的信号运算；搜索功能支持搜索任何触发标准，方便快速定位目标信号；抖动分析能对 TIE 和相位噪声进行测量。此外，用户还可根据需求选择高级抖动和眼图分析、用户定义的过滤、高级频谱视图等选配分析功能，进一步拓展分析能力。

在协议分析与一致性测试方面，6 系列 MSO 混合信号示波器表现出色。选配协议触发、解码和分析功能覆盖了 I2C、SPI、CAN、以太网、USB 2.0 等众多常用协议，能满足不同领域的协议调试需求；选配串行一致性测试支持以太网、USB 2.0、汽车以太网、MIPI 系列等多种接口标准，确保产品符合相关规范；选配内存分析功能可实现 DDR3 调试、分析和一致性测试，为内存相关项目调试提供有力支持。

该示波器还附带了实用的工具，50MHz 任意 / 函数发生器可生成任意波形、正弦波、方波等多种波形类型，满足不同测试场景的信号生成需求；4 位数字电压表能进行 AC RMS、DC 和 DC+AC RMS 电压测量；8 位触发频率计数器可精准测量触发信号频率。

在连接性与远程控制方面，它配备了丰富的接口，包括 7 个 USB 主控端口、1 个 USB 3.0 设备端口、10/100/1000 Base-T 以太网端口、显示器端口、DVI-I 和 VGA 接口，方便与其他设备连接。借助 e*Scope® 功能，工程师可通过标准网络浏览器，利用网络连接远程查看和控制示波器，极大地提升了工作的灵活性。

在产品保障与物理特性上，6 系列 MSO 混合信号示波器提供 3 年标配保修，让用户使用更放心。其尺寸为 309mm（12.2 英寸）高 ×454mm（17.9 英寸）宽 ×204mm（8.0 英寸）深，重量不足 12.88kg（28.4 磅），便于在实验室或现场灵活部署。

无论是应对当前复杂的嵌入式系统调试任务，还是为未来更高难度的挑战做准备，6 系列 MSO 混合信号示波器凭借其卓越的性能、丰富的功能和便捷的操作，都能为工程师提供强大的支持，成为 GHz 级嵌入式系统分析与调试领域的理想选择。
