Keithley 2400系列数字源表简易操作手册

吉时利数字源表系列特别适用于需要精密电压源和电流源驱动，同时进行电流与电压测量的测试应用。所有源表都提供精密的电压和电流源测量能力。每个源表均由一个高稳定的直流源和一个真仪器级的5位半多功能表组成。该电源特性包括：低噪声，高精度和回读功能。万用表功能包括高重复性和低噪音。其结果形成了一个紧凑的单通道直流参数测试仪。

20W 时性能高达 200V/1A

0.012％ 基本测量精度，具有 6½ 位分辨率

2 线、4 线和 6 线远程 V 源和测量传感

与 KickStart 软件结合使用

功能：

• 电压源、电流源、电压表、电流表四合一新型仪器，适用于快速直流测试

• 可选高电压型 (1100V)、大电流型 (3A) 或大电流脉冲型 (10A) 电源／测量

• 最大功率：20W (2400 和 2410)，60W (2420)，100W (2430 直流模式)，1kW (2430 脉冲模式) • 五位半电表, 0.012%准确度

• 可作六线式奥姆测量

• 程控电流／电压，并可设定箝制准位

• 最快速度可达 1000 点／秒(GPIB 接口)

• 内建快速「通过／失效」比较器，适用于自动化质量管理

• 数字 I/O 可直接与其它仪器沟通

• IEEE-488 和 RS-232 界面

• 除量测电压、电流外，并可直接量测电阻、功率、百分率、补偿电阻（Offset Compensated Ω）、变阻器α值（Varistor α）、电压系数（Voltage Coefficient）

面板简介：

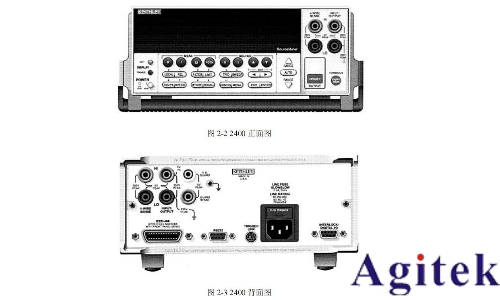

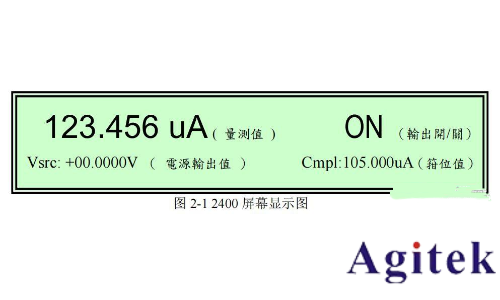

屏幕显示：如图 2-1 所示，屏幕左上方所显示为「量测值」，右上方为「输出开/关」显示， 左下方为「电源输出值」，右下方为「箝位值」显示。

Power：电源开关

MEAS 选择键：选择所欲量测的讯号

(1) V 量测电压

(2) I 量测电流

(3) Ω 量测电阻

(4) FCTN 量测功率 , 补偿电阻 ,电压系数 , 变电阻 ALPHA 值 ,百分率 (初 始设定为功率)

SOURCE 选择键：选择电源输出型式

(1) V 输出电压

(2) I 输出电流

(3)▲和▼ 增加或减少输出值或箝位值 (Cmpl)

操作键：

(1) EDIT 选择设定电源输出值或箝位值

(2) TOGGLE 切换输出值与量测值位置

(3) LOCAL 取消远程计算机控制,回到仪器面板控制

(4) REL 开启/取消参考数值比较

(5) FILTER 开启/取消数字滤波

(6) LIMIT 开启/取消限制值测试

(7) TRIG 从面板触发开始量测

(8) SWEEP 开始输出设定好的扫瞄电压或电流

(9) DIGITS 改变量测显示数字

(10) SPEED 改变量测速度及精准度

(11) STORE 设定记忆数量并开始储存

(12) RECALL 显示储存的量测数值

(13) CONFIG 设定 （加上其它按键，如 CONFIG + SWEEP 可设定扫瞄输出）

(14) MENU 进入可储存设定值,更改通讯方式(IEEE-488 or RS232),或校正

(15) EXIT 跳出 (16) ENTER 确认

RANGE：范围选择

(1) ▲ 更改为较大的范围

(2) ▼ 更改为较小的范围

(3) AUTO 自动切换至**范围

OUTPUT：

(1) ON/OFF 开启/取消电源输出

操作入门

A.输出电压,量测电流

1.接线如图 3-1。

2.按 SOURCE V ,设定输出电压(由”EDIT” 左、右键来更改光标位置，并经由 ”SOURCE” ▲ , ▼ 及各数字键来设定数值)。

3.按 MEAS I（量测电流）。

4.按 OUTPUT ON/OFF 输出。（灯亮代表输出） ※若单纯量测电流,可将电压设为 0V 做电流表用。

5.自面板读取量测值

B.输出电流,量测电压

1. 接线如图 3-1。

2.按 SOURCE I ,设定输出电流(由”EDIT” 左、右键来更改光标位置，并经由 ”SOURCE” ▲ , ▼ 及各数字键来设定数值)

3.按 MEAS V（量测电压）

4.按 OUTPUT ON/OFF 输出。（灯亮代表输出）

※若单纯量测电压,可将电流设为 0A 做电压表用。

5.自面板读取量测值。

C.量测电阻

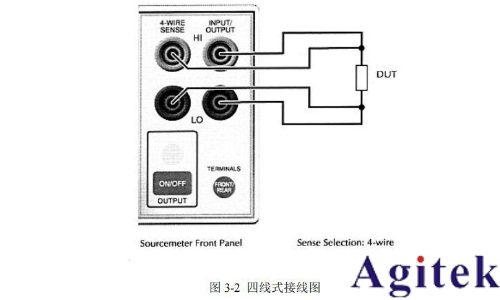

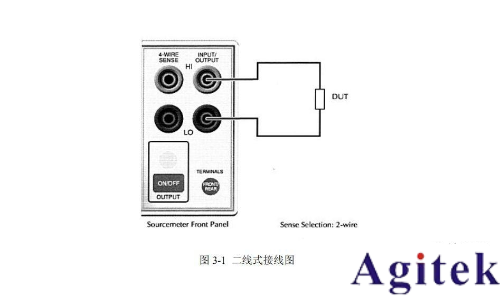

1.做两线式量测接线如图 3-1；若做四线式量测接线如图 3-2。

2.先按「CONFIG」再按「Ω」，做电阻量测设定，进入「SENSE-MODE」，选择两线式量 测或四线式量测。

3.按 SOURCE I。

4.按 MEAS Ω。

5.按 OUTPUT ON/OFF 输出电源。

6.自面板读取量测值

C.量测功率

1. 接线如图 3-1。

2.先按「CONFIG」，然后按「FCTN」，选择「POWER」然后按「ENTER」

3.按 SOURCE I 或 V。

4.按 MEAS 「FCTN」。

5.按 OUTPUT ON/OFF 输出电源。

6.自面板读取量测值。

补偿电阻（Offset Compensated Ω）

1. 接线如图 3-1。

2.先按「CONFIG」，然后按「FCTN」，选择「OFF-COMP-OHMS」然后按「ENTER」。

3.设定 I1，I2。

4.按 SOURCE I。

5 按「FCTN」。

6.按 OUTPUT ON/OFF 输出电源。

7.自面板读取量测值。

D.量测变阻器α值（Varistor α）

1.接线如图 3-1。

2.先按「CONFIG」，然后按「FCTN」，选择「VAR-ALPHA」然后按「ENTER」。

3. 设定 I1，I2。

4.按 SOURCE I。

5.按「FCTN」。

6.按 OUTPUT ON/OFF 输出电源。

7.自面板读取量测值
