汽车示波器及关键技术参数精简解析

汽车示波器是专为检测汽车电子电路故障设计的专用诊断工具，可捕获、显示和分析车辆电气系统中的电信号。与采样率、带宽差异大的工业示波器不同，汽车电路信号传输速率以高速 CAN 总线（1 兆）为峰值，故 80MS/s 的采样率已能满足需求，产品档次区分较小。

核心技术概念

衰减（Attenuation）

指信号幅度或功率降低，可能由传输损耗、反射、吸收引发，在电气系统中表现为电压沿传输线下降，以分贝（dB）表示输出与输入功率 / 强度比，可通过校准衰减器或网络分析仪、噪声发生器等仪器测量。

辅助功能

辅助输入 / 输出：用于连接其他仪器，部分型号含附加控制信号或便捷访问的辅助 I/O，端口数量依示波器输入数量而定。

辅助触发器：支持通过外部信号自动触发示波器。

工作模式

平均模式（AVG）：常见于高端示波器，通过反复读取数据并取平均值去除噪声，显示平均结果。

猝发模式：按设定时间间隔在一定时长内自动测量，以捕获短突发信号为核心，需关注信号持续时间、间隔、振幅等特征，猝发宽度指屏幕上从信号第一个沿到最后一个沿的时间。

斩波模式：通过快速开关显示、平均测量结果，实现对极高频率信号的测量。

关键技术参数

邻道功率比（ACPR）：相邻频率信道与当前所用信道的平均功率比，衡量边带功率占主要频率范围功率的比例，中心频率和通道宽度为关键测量参数。

误码率（BER）：单位时间（通常 1 秒）数字数据流中的错误比特百分比，误码率测试仪（BERT）可发送测试模式并检测错误，是批量电子产品制造测试的关键设备。

每秒位数（BPS）：表征给定时钟速率下每秒发送的数据位数，如 2Gb/s 信号对应 1000Mb/s 带宽。

捕获率：示波器每秒捕获的点数及采集更新波形显示的速率，速率越快，死区时间越短，捕获偶发信号或毛刺的概率越高。需注意部分厂商宣称的高更新速率可能依赖特殊采集模式，会限制存储深度、采样率等性能。

滤波器类型

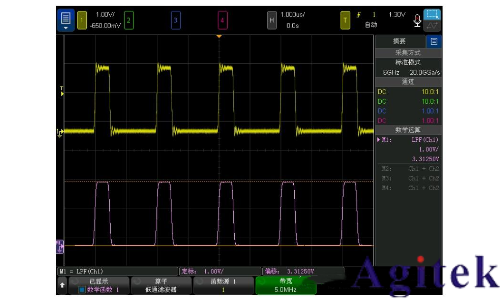

高通与低通滤波器：可对选定源波形应用滤波并在数学波形显示结果，高通为单极点类型，低通为四阶 Bessel-Thomson 类型，通过带宽软键选择 - 3dB 截止频率。

带阻滤波器：又称 “陷波” 滤波器，衰减特定频带信号，允许阻带外频率通过，由高通滤波器、低通滤波器和求和放大器组成。

带通滤波器（BPF）：允许下截止频率（fL）与上截止频率（fH）之间的 “通带” 频率通过，拒绝 “阻带” 频率，是电子设备中滤除杂波的关键元件。

其他重要概念

带宽：指示波器可处理的频率范围，数字示波器带宽即模拟带宽，指信号幅度下降 3dB（70.7%）时的频率，其需求主要由信号上升时间决定，需先确定最快边沿速度，再按公式（10%-90% 阈值用 fknee=0.5 / 上升时间，20%-80% 阈值用 fknee=0.4 / 上升时间）计算最大 “实际” 频率分量，最后结合精度需求确定带宽。

带宽限制：示波器无法测量过高或过低信号的固有局限，通常会在规格表中注明。

双相相关：“双相” 指两阶段，双相信号可交替正负、穿过零振幅线，能平衡电荷，广泛应用于医疗设备；双极探头可测量正负电压，单极探头仅能测正电压。

桥式电路：四点测量装置，含两个电压输入和两个对应接地连接。

低价示波器：价格为中档产品的 1/4-1/2，功能较少，适合偶尔监视信号，不建议用于工程场景。

校准误差：由仪器使用方式或环境因素导致的测量误差，影响信号测量准确性。

示波器类型：阴极射线示波器用阴极射线管显示，通过电子束产生随电压变化的发光点；化学荧光示波器利用化合物发光，电子束电流决定发光亮度。
