什么是示波器触发？
示波器触发功能允许您在特定时间点启动示波器的测量扫描。这对于捕获周期性信号或研究瞬态事件非常有用。您可以配置触发器，使其在信号的上升沿或下降沿，或任何输入通道上的特定电压电平上启动扫描。您还可以设置触发器，使其在输入信号超出特定电压范围时启动扫描。本文将介绍示波器的基本触发，并在文末回答示波器触发的相关问题供您参考。
数字示波器拥有非常丰富的触发功能，触发的作用是捕获所需要且稳定的信号波形，设置波形的时间零点。
示波器的触发功能决定示波器捕获目标信号的难易程度

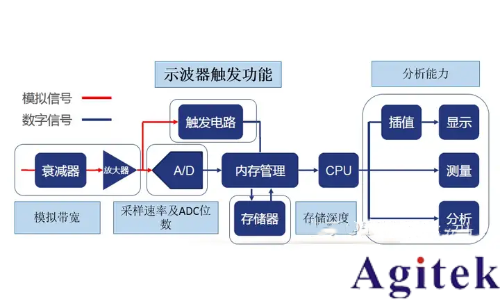

数字示波器基本结构
示波器触发的作用是什么？

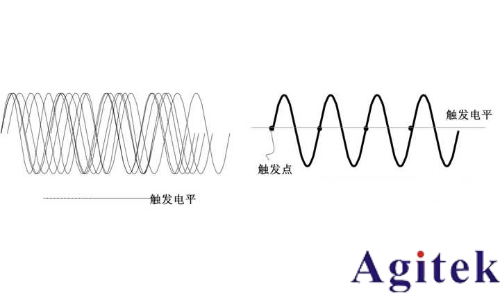

每一次采集信号都以满足触发条件的时刻为基准点；
每一次采集的信号都以此同步，从而显示稳定的波形；
过滤掉用户不关心的波形，捕获用户需要的波形；
示波器触发的工作原理

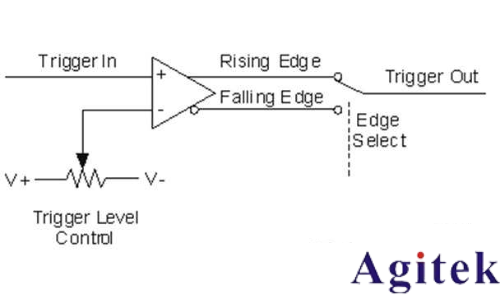

示波器的触发电路充当比较器，将输入信号与触发电平进行比较。
当信号以指定的斜率超过触发电平时，触发电路会产生一个脉冲。
该脉冲启动扫描，使示波器显示从触发点开始的波形段。
通过调整触发电平和斜率，您可以隔离信号的特定部分进行分析。
数字示波器触发主要有两种类型：硬件触发和软件触发。
硬件触发使用示波器的内部触发电路在所需的时间点启动测量扫描。
软件触发使用连接到示波器的计算机启动测量扫描。
如何使用示波器的多种触发模式发现产品问题？
示波器触发功能
在电子行业中，不论研发、测试还是生产环节，都随处可见示波器的踪影。这是因为，“毛刺”、“欠压”、“错码”等曾经令人苦恼万分的这些问题，到了示波器这位猛将面前统统迎刃而解。
触发是示波器非常重要的功能。什么是触发？即使用者设定一个条件，当被测信号满足该条件的时候，示波器被激励而捕获当前的波形。

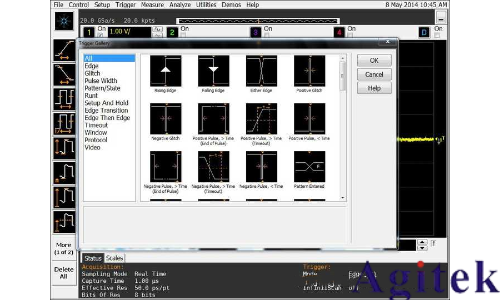

示波器的基本触发有：边沿触发、依次按边沿触发、脉冲宽度触发、码型触发、或触发、上升/下降时间触发、第N个边沿触发、矮脉冲触发、建立和保持触发、视频触发、串行总线触发。
什么是边沿触发？
示波器的入门可谓十分轻松，每一位刚接触示波器的初学者，都可以用 Auto Scale（自动定标）功能轻易地捕捉到波形。

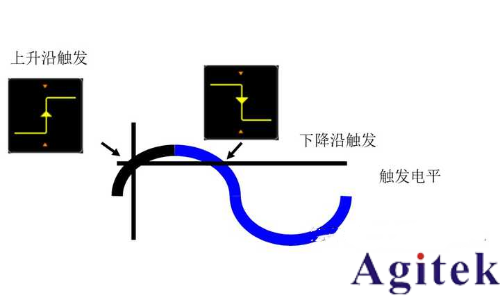

边沿触发原理
边沿触发是示波器默认的触发条件，示波器将输入信号与预先设置的触发电平进行比较，当信号由低于阀值电平变换到高于阀值电平时，即是上升沿触发，反之则为下降沿触发。
其他边沿触发条件
脉冲宽度触发 - 设置相应的脉冲触发对特定长度的正负电平脉冲进行触发。
毛刺触发 - 针对特别窄的脉冲。
建立/保持时间触发 - 数据的跳变时刻相对时钟满足一定的建立/保持时间关系，通过建立/保持时间触发设置可捕获时序违规的状态。
矮脉冲触发 - 用于捕获信号波形中在设定的幅度范围内的波形（信号的跳变超过了一定范围又没有达到预期的效果），也称欠幅触发。
Auto Scale所用的是最基础的“边沿触发”，它可捕获 25 Hz以上频率、大于 0.5% 的占空比和大于 10 mV 峰峰值电压幅度的重复波形。当信号不满足上述要求或想要捕获波形中的“毛刺”“欠压”“错码”等信息时，用Auto Scale就无能为力。此时，需要用到其他的“高级”触发模式。
入门级的 Auto Scale 所采用的“边沿触发”，通过查找波形上的指定沿（上升沿或下降沿等）和电压电平来识别触发。比如向示波器通道1输入一个正弦波串，希望在波形的上升沿触发。利用“边沿触发”，选择触发源为通道1；选择斜率为上升沿；并调整 Trigger Level（触发电平）。如 图，

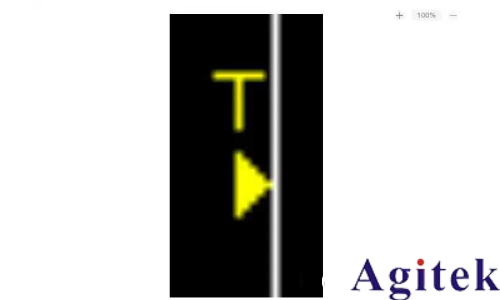

表示触发时间点，符号

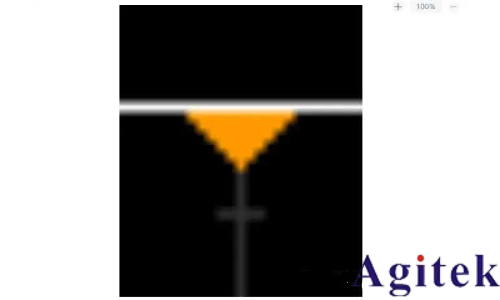

表示Trigger Level，采用“斜率↑”上升沿触发：

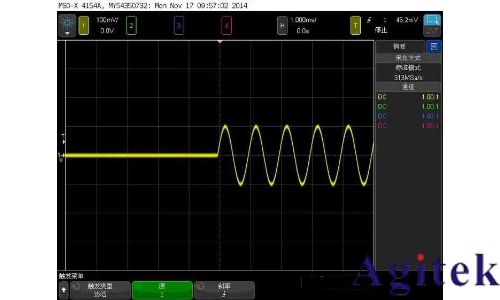

图<1> 边沿触发
什么是码型触发？如何捕获一段信号结束时候的波形？
“边沿触发”可以捕获到被测信号电平开始变化时候的波形，那么如何捕获一段信号结束时候（如 图<2>）的波形呢？
例如，您想观察电源关断输出瞬间的波形变化。“边沿触发”显然是无法完成这项工作的。这时需要用到“码型触发”。我们只需要设置触发条件为波形停止（码型为 0）1.06 ms后（时间限定超时> 1.06 ms）触发，就可以成功捕获该波形：

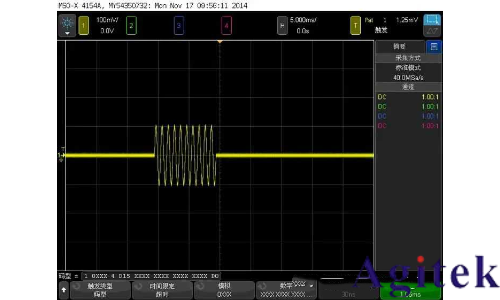

图<2> 码型触发
什么是矮脉冲触发？如何抓取幅度异常的波形？
当我们获得了如图<3>的长波形，发现其中有很多幅度异常的波峰，想要抓取这些幅度异常的波形，就需要用到“矮脉冲触发”。
图<3>

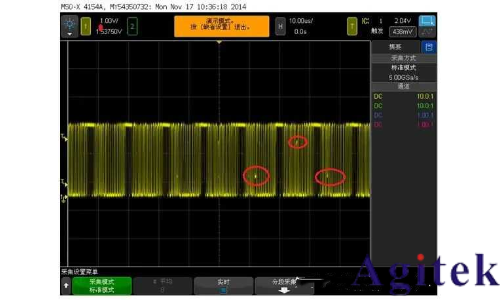

例如晶振厂家，在验证晶振频率的同时，还需要关注其电平信号大小，是否准确。 如上图所示是一个晶振生成的的几个脉冲串。如图<4> ，在途中红色圈中电平值明显与信号标准电平不同，我们需要关注哪些信号？不同的电平持续时间又是怎样的？这些问题可以交给“矮脉冲触发”来完成。

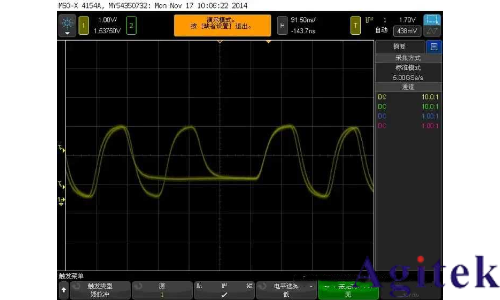

“矮脉冲触发”可以捕获到该“欠幅”的波形，在此基础上再调整“限定符”，可以分别捕获到脉宽不同的“欠幅”波形，如图<5> 图<6>
图<4> 矮脉冲触发
图<5> 矮脉冲触发 限定符<387ns
