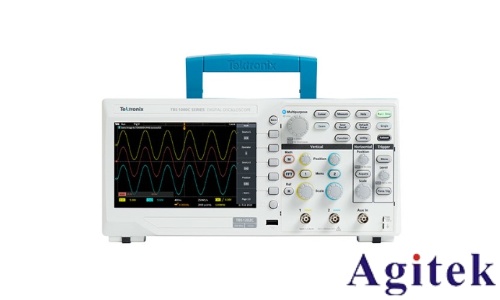

泰克TBS1000C系列数字示波器编程手册

这是一篇关于Tektronix TBS1000C系列数字示波器编程手册的文章，主要介绍了如何通过通信协议和命令远程控制和操作示波器。以下是对这些核心内容的简要概述：

1. 命令语法：

命令和查询结构：命令用于改变仪器设置或执行特定动作，查询用于返回仪器状态和信息。大多数命令具有设置和查询两种形式。

命令消息元素：包括命令头、助记符、参数等五个元素。

消息终止符：GPIB使用EOI或LF，USB使用EOM位。

2. 获取帮助和注册：

注册产品：通过点击提供的链接注册产品以获得保护。

获取帮助：手册中提供了详细的命令语法和编程示例，可以通过查阅手册获取帮助。

3. 命令和查询：

命令分类：命令按字母顺序分类，如A命令、B命令等。

查询命令：如ACQuire?用于返回当前采集设置，CH<x>?用于返回指定通道的垂直参数。

设置命令：如ACQuire:MODe用于设置或查询采集模式，CH<x>:SCAle用于设置或查询通道的垂直刻度。

4. 测量和校准：

测量命令：如MEASUrement:IMMed:VALUE?用于返回即时测量的值，MEASUrement:MEAS<x>:VALUE?用于返回指定测量的值。

校准命令：如CAL?用于执行内部自校准并返回状态，CALibrate:INTERNAL用于启动信号路径补偿。

5. 数据管理：

数据源和目标：如DATa:SOUrce用于设置或查询要传输的波形，DATa:DESTination用于设置或查询波形数据存储的参考内存位置。

数据格式：如WFMInpre:ENCdg用于设置或查询波形数据编码类型，WFMOutpre:ENCdg用于设置或查询输出波形数据的编码类型。

6. 触发和采集控制：

触发命令：如TRIGger:A:EDGE:SOUrce用于设置或查询边沿触发源，TRIGger:A:LEVel用于设置或查询触发级别。

采集命令：如ACQuire:STATE用于启动或停止采集，ACQuire:STOPAfter用于设置或返回仪器是连续采集还是单次序列采集。

7. 状态和事件处理：

状态寄存器：包括标准事件状态寄存器（SESR）、状态字节寄存器（SBR）等，用于记录仪器状态和事件。

事件队列：用于存储详细的事件信息，可通过EVENT?、EVMsg?等命令读取。

8. 编程示例：

示例命令序列：包括检查消息、清除消息、设置仪器参数、启动采集、等待采集完成、查询测量值等步骤。

错误处理：通过ESR?、ALLEV?等命令检查和处理错误消息。

这篇文章为远程控制和操作Tektronix TBS1000C系列数字示波器提供了详细的命令语法和编程示例，通过这些命令和查询，用户可以有效地控制和获取示波器的状态和信息，实现自动化测试和测量。
