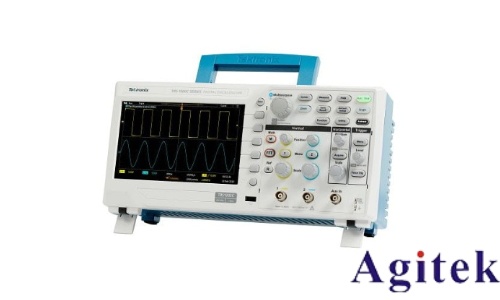

如何利用泰克TBS1000B系列示波器进行波形测试

这是一篇关于使用基于区域的模板进行波形测试的应用说明文章，主要介绍了如何利用泰克TBS1000B系列示波器的增强型限值测试功能，通过双波形区域模板来改进传统的单波形“+/-”带模板的局限性，从而更灵活地应对复杂测试条件。以下是对这些核心内容的简要概述：

1. 限值测试简介：

定义与作用：限值测试是一种简单工具，通过比较源波形与预定义模板的界限，自动判断测试是否通过，并能在超出界限时触发特定动作。

应用场景：特别适用于自动化生产和调试环境，快速识别信号异常。

2. 标准限值测试与增强型限值测试的区别：

标准限值测试：使用基于单个参考波形的“+/-”带模板，定义水平和垂直公差，适用于简单情况。

增强型限值测试：采用双波形区域模板，公差带可以是任意形状，提供更多灵活性，适用于复杂条件。

3. 基于区域的模板：

优势：比标准“+/-”带模板更灵活，能够创建更复杂的公差带，适应更广泛的应用场景。

示例：图3展示了如何使用基于区域的模板测试上升时间。

4. 使用TBS1000B系列示波器进行限值测试：

双参考波形模式：用户可以定义两个参考波形之间的区域作为公差带，并设置水平和垂直公差。

具体步骤：包括连接探头、设置输出电压和斜率、触发波形、保存参考波形、添加公差等。

5. 案例分析：Keithley Series 2280S-32-6电源供应器测试：

测试目标：确保电源输出的放电时间在多个斜率设置下处于可接受范围内。

解决方案：使用TBS1102B示波器的双参考波形模板选项，定义放电时间的上下边界，并设置水平和垂直公差。

6. 结论：

限值测试的应用：广泛用于生产环境中验证和确认产品，通过自动化测试节省时间。

增强型限值测试的优势：支持更复杂的应用条件，如随时间变化的波形特性。

这篇文章为工程师提供了使用泰克TBS1000B系列示波器进行增强型限值测试的详细指导，并通过具体案例展示了如何利用双波形区域模板改进测试流程，提高测试的灵活性和准确性。
