普源DS70000系列数字示波器LVDS测试解决方案

在现代高速数字系统设计中，低压差分信号（LVDS）因其高抗干扰性、低功耗和高速传输能力，被广泛应用于通信、工业控制及高性能计算等领域。针对LVDS信号的精准测试，对示波器的带宽、采样率及探头系统提出了极高要求。普源精电推出的DS70000系列高带宽数字示波器，结合专业探头与测量技术，为LVDS信号测试提供了高效、可靠的完整解决方案。

DS70000系列示波器具备高达数GHz的带宽和实时采样能力，能够完整捕获LVDS高速差分信号的动态波形，确保信号边沿细节不丢失。其高垂直分辨率与低噪声设计，提升了小幅度信号（典型LVDS摆幅为350mV）的测量精度，有效识别信号抖动、畸变等潜在问题。同时，示波器内置丰富的测量参数与眼图分析功能，可快速评估LVDS链路的信号完整性。

在探头选择方面，建议采用高带宽有源差分探头，如PVA8000系列。该探头输入电容≤1pF，极大降低对被测电路的负载效应，避免因探头引入导致信号失真。其高共模抑制比（CMRR）特性，可有效滤除LVDS传输中的共模噪声，精准还原差分信号波形。使用前需通过示波器内置校准信号完成探头补偿，调整衰减比与相位，确保测量系统处于**状态。

连接方式对测量结果影响显著。测试LVDS信号时，应尽量缩短接地路径，使用探头附带的接地弹簧或焊接式接地夹，将接地线长度控制在3cm以内，以减少接地电感和“天线效应”带来的电磁干扰。同时，差分探头的正负端应等长、对称连接，避免引入额外的时延偏差，影响眼图对称性。

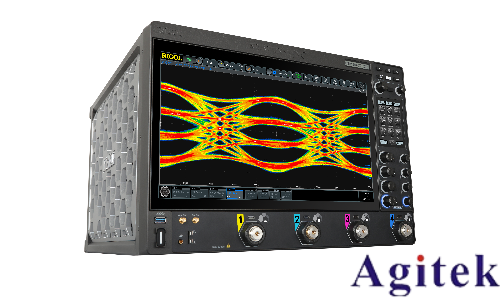

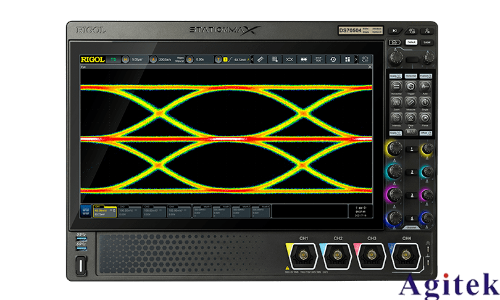

在实际测试中，可结合DS70000的眼图叠加功能，长时间采集LVDS信号，生成清晰眼图，直观判断信号质量。通过测量眼高、眼宽、抖动（Jitter）和交叉点等参数，全面评估系统时序裕量与误码率。示波器还支持模板测试功能，可自定义通过/失败判定标准，实现自动化生产测试。

综上所述，普源DS70000系列数字示波器凭借其高带宽、低噪声与强大的分析能力，配合有源差分探头及优化连接方案，构建了专业、高效的LVDS测试平台。无论是研发调试还是批量验证，该方案均能提供精准、可靠的测量数据，助力工程师快速定位问题，提升产品可靠性与开发效率。
