数字示波器触发原理深度解析

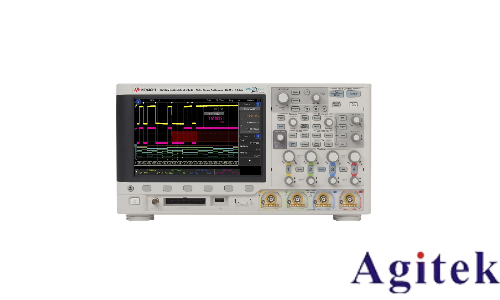

在电子测量领域，数字示波器（Digital Oscilloscope）是工程师不可或缺的“眼睛”。而“触发”（Trigger）功能，则堪称示波器的灵魂。如果没有合适的触发条件，波形观测将无从谈起，屏幕上的图像会像来回滚动的混乱线条，无法为我们提供有效的分析依据。

一、 什么是示波器触发？

简单来说，触发就是按照需求设置一定的条件，当波形流中的某一个波形满足这一条件时，示波器即实时捕获该波形和其相邻部分，并显示在屏幕上。

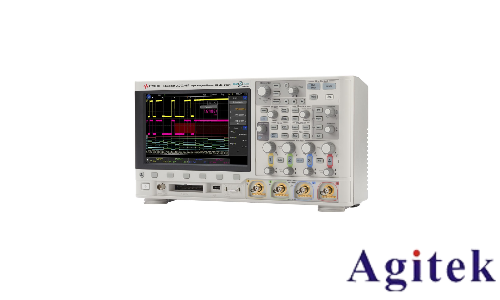

从硬件架构上看，示波器的模拟前端（由衰减器和放大器组成）负责将输入信号调节到合适的幅度，以便ADC（模数转换器）进行数字化处理。而触发系统则像一个敏锐的哨兵，它实时监控着输入信号，判断是否满足预先设定的触发条件（如电压电平、边沿变化等）。一旦条件满足，触发系统就会向采集系统发送一个信号，启动采样。

触发对于示波器有两个最基本的意义：

1. 捕获感兴趣的信号： 从纷繁复杂的信号流中，精准地隔离出我们想要观察的特定事件（如一个脉冲、一个毛刺）。

2. 确定时间参考零点： 为波形显示提供一个稳定的同步基准，使重复的波形能够稳定地显示在屏幕上，不再左右摇晃。

二、 触发的核心要素：电平与斜率

要设置一个有效的触发，离不开两个最基础的参数：触发电平（Trigger Level）和触发斜率（Trigger Slope）。

● 触发电平： 这是一个电压基准。示波器会将输入信号的电压与这个基准进行比较。只有当信号的电压超过（或达到）这个设定的电平值时，触发事件才会被确认。通常，这根基准线会在屏幕上显示为一个水平的标记线。

● 触发斜率： 它定义了信号变化的方向。通常有两种选择：上升沿（Positive Slope，信号从低到高穿过触发电平）和下降沿（Negative Slope，信号从高到低穿过触发电平）。通过选择斜率，我们可以精确地决定是在信号的上升阶段还是下降阶段进行捕获。

三、 常见的触发模式

为了适应不同的观测需求，数字示波器提供了多种触发模式，其中最基础也最常用的是以下三种：

1. 自动模式（AUTO）： 这是绝大多数示波器的默认模式。在此模式下，如果满足触发条件，示波器会正常触发；如果在一定时间内没有满足触发条件，示波器会强制进行自动触发（或显示扫描线）。这保证了屏幕上始终有显示，避免了因设置错误而一片漆黑，非常适合初学者或信号未知的情况。

2. 正常模式（NORM）： 在此模式下，示波器严格“守株待兔”。只有当触发条件真正满足时，才会进行一次扫描和显示。如果条件不满足，屏幕将保持上一次的波形或空白，不会刷新。这对于捕获那些不常发生或偶发的特定事件非常有用。

3. 单次模式（SINGLE）： 这是一种特殊的“一锤子买卖”。当触发条件满足时，示波器进行一次捕获，然后立即停止采集，进入休止状态。即使后续再有满足条件的信号出现，也不会再进行扫描，除非手动重启。这在捕获单次瞬态事件（如上电时序、故障波形）时是必不可少的。

四、 进阶功能与常见问题

除了基础触发，现代数字示波器还提供了许多高级功能来应对复杂场景。

● 触发释抑（Holdoff）： 这是一个时间控制功能。它定义了两次触发之间的最少时间间隔。在某些复杂的波形（如脉冲串、视频信号）中，如果不设置释抑时间，示波器可能会在波形的中间再次误触发，导致显示重叠和混乱。通过设置合适的释抑时间，可以强制示波器在触发后“冷静”一段时间，从而稳定显示复杂的脉冲序列。

● 触发耦合与滤波： 为了应对噪声较大的信号，示波器通常提供触发耦合设置，如直流耦合（DC）、交流耦合（AC）、低频抑制和高频抑制等。这些功能可以对进入触发电路的信号进行滤波处理，滤除干扰毛刺，使触发更加稳定准确。

在实际使用中，我们有时会遇到触发抖动（Trigger Jitter）或误触发（False Triggering）的问题。这通常是由信号本身的噪声、触发电平设置不当或外部干扰引起的。为了减少这些问题，我们可以尝试调整触发电平到信号更稳定的区域、使用触发释抑功能、或者利用示波器的高频抑制耦合来滤除噪声。

总而言之，触发是示波器最强大也最核心的功能之一。深入理解触发原理，灵活运用各种触发模式和设置，能够极大地提高我们捕获和分析信号的效率与准确性，让示波器真正成为我们洞察电路奥秘的利器。
